TR069管理接口规范
保密等级：公开发放中国电信集团公司技术标准Q/CT ****-20**中国电信IP PBX TR069管理接口规范 A.1V0.8附 录 A 附 录 B20**-**发布 1.1.1.1.1 20*
保密等级：公开发放
中国电信集团公司技术标准
Q/CT ****-20**
中国电信IP PBX TR069管理接口规范 A.1
V0.8
附 录 A 附 录 B
20**-**发布 1.1.1.1.1 20**-**实施
中国电信集团公司 发布
,Q/CT ****-20** 目 次
目 次 . .................................................................... I 前 言 . ................................................................... II
中国电信IP PBX TR069管理接口规范 ........................................... 1
1 范围....................................................................... 1
2 规范性引用文件 . ............................................................ 1
3 缩略语、术语和定义 . ........................................................ 1
3.1 缩略语 ................................................................. 1
3.2 术语和定义 ............................................................. 2
4 IP PBX在网络中的位置 ...................................................... 2
5 功能要求 . .................................................................. 2
5.1 终端管理 ............................................................... 2
6 接口要求 . .................................................................. 3
6.1 初始流程 ............................................................... 3
6.1.1 配置信息获取 . ..................................................... 3
6.1.2 注册到IMS 核心网 ................................................. 3
6.2 终端管理接口（I5） ..................................................... 3
6.2.1 IMS终端管理平台域名处理 .......................................... 3
6.2.2 上电业务发放 . ..................................................... 4
6.2.2.1 业务发放流程 .................................................. 5
6.2.2.2 配置文件格式 .................................................. 8
6.2.2.3 RPC方法 ...................................................... 9
6.2.3 密码修改 . ........................................................ 17
6.2.3.1 密码修改流程 ................................................. 17 6.2.3.2 RPC方法 ..................................................... 18
I
,Q/CT ****-20** 前 言
本标准按照GB/T 1.1-2009给出的规则起草。
本标准是中国电信IP PBx标准之一，该系列标准的结构及名称如下： 1）
2）
本标准由中国电信集团公司提出并归口。
本标准起草单位： 中国电信股份有限公司广州研究院
本标准主要起草人：
本标准于20**年*次发布，本次为首次发布。
II
,Q/CT ****-20**
中国电信IP PBX TR069管理接口规范
1 范围
本规范规定了IMS 核心网络下基于SIP 协议的IP PBX在网络中的位置及接口等方面的要求。
本规范适用于中国电信IP PBX。 2 规范性引用文件
下列文件中的条款通过本企业技术标准的引用而成为本企业技术标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
Q/CT 2094-2010 IMS网络SIP 协议总体技术要求 Q/CT 2460-2012 中国电信IMS SIP硬终端技术要求 3 缩略语、术语和定义 3.1 缩略语
下列缩略语适用于本标准：
AS CIF CSCF DNS ENUM GMSC HLR HSS HTTP MIME I-CSCF IMS IMSI ISC NAT P-CSCF S-CSCF SDP
Application Server
Common Intermediate Format Call Session Control Function Domain Name Server Telephone Number Mapping Gateway Mobile Switching Center Home Location Register Home Subscriber Server Hyper Text Transfer Protocol
Multipurpose Internet Mail Extensions Interrogating-CSCF
IP Multimedia Core Network Subsystem International Mobile Subscriber Identifier IP multimedia Subsystem Service Control Network Address Translation Proxy CSCF Serving-CSCF
Session Description Protocol
应用服务器
公共中间格式352×288 呼叫会话控制功能 域名服务器 电话号码映射 网关移动交换中心 归属位置寄存器 归属用户服务器 超文本传输协议 多用途因特网邮件扩展 查询-CSCF
IP 多媒体网络子系统 国际移动用户标识 IMS 业务控制 网络地址转换 代理CSCF 服务-SCSCF 会话描述协议
1
,Q/CT ****-20**
SIP SOAP SP TCP TMS OMS UA UDP URL
Session Initiation Protocol Simple Object Access Protocol Service Provider
Transmission Control Protocol Terminal Management System Operational Management System User Agent
User Datagram Protocol Uniform Resource Locator
会话发起协议 简单对象访问协议 服务内容提供者 传输控制协议 终端管理系统 操作管理系统 用户代理 用户数据报协议 统一资源定位
3.2 术语和定义
下列术语和定义适用于本文件。 4 IP PBX在网络中的位置
IP PBX通过BAC 接入IMS 核心网络，位于网络的接入层（见图1）。
IMS 网络终端管理及业务发放能力平台（以下简称IMS 终端管理平台）实现IP PBX 的统一管理和业务发放功能。
IP PBX上电后首先与IMS 终端管理平台进行交互，认证鉴权通过后，IMS 终端管理平台下发IP PBX 相关的配置参数和业务发放参数，包括BAC 地址、用户注册到核心网的账号、密码及其他业务发放数据，IP PBX根据下发的参数注册到IMS 核心网，实现相关的业务功能。
IP PBX与核心网的连接包括SIP 中继方式和用户注册方式。本接口规范仅涉及到用户注册方式的用户注册信息的获取。
IP PBX用户注册方式包括逐用户注册、隐式注册集、通配注册等。
图1 IP PBX在网络中的位置
5 功能要求 5.1 终端管理
2
,Q/CT ****-20**
IP PBX 出厂需要预配置32位设备序列号以及IMS 终端管理平台的域名或地址，序列号格式定义参见6.2终端管理接口章节。
IP PBX 上电后，能够采用预配置的帐号 密码分别进行自动登录，不同用户采用不同的注册端口。IP PBX 先向IMS 终端管理平台注册，认证鉴权通过后，下载相应的配置参数文件，获取终端登录核心网的配置参数，实现IP PBX零配置运营。
IP PBX 无法连接IMS 终端管理平台，可以采用之前下载的相关参数向IMS 注册，为用户提供通信服务，在用户完成注册之后，终端周期性检测终端管理平台可达性，如果检测到可达，尝试与IMS 终端管理平台连接，一旦IMS 终端管理平台能够正常连接，通过终端管理平台下载配置信息，重新向IMS 进行注册。
认证过程中如果密码错误，不向IMS 网络注册，不提供通信服务功能。
IP PBX获取配置参数后，采用下载的配置参数向核心网络注册，注册不成功，不能提供基本的通信功能。
终端提供密码修改功能。
6 接口要求
本章描述IP PBX与终端管理平台之间的接口，采用TR069协议。
6.1 初始流程
6.1.1 配置信息获取
IP PBX上电后，通过TR069协议，与IMS 终端管理平台交互，获取用户帐号、注册服务器等相关业务配置信息。与IMS 终端管理平台之间采用HTTPS 传输层加密方案实现用户信息的安全。对于配置文件的下载要求采用HTTPS 方式。具体流程6.2终端管理接口章节。
终端管理平台不需要通过证书对IP PBX 的合法性进行认证。IP PBX 应支持通过证书对终端管理平台合法性进行认证，或者忽略通过证书对终端管理平台的合法性进行认证两种方式。（单向证书认证方式）
IP PBX 登录IMS 终端管理平台的账号、密码由用户在开户时获得，并预置在IP PBX中。用户账号采用“区号 用户号码”的方式，长度24位，鉴权密码由数字0~9组成，长度为6-8位，开户时随机分配，用户可修改。
IP PBX要求支持逐用户注册的方式，至少可以支持100个用户帐号。
6.1.2 注册到IMS 核心网
根据业务配置信息，按照IMS 注册流程注册到IMS 核心网。具体流程参见《IMS 网络SIP 协议总体技术要求》。
6.2 终端管理接口
6.2.1 IMS 终端管理平台域名处理
IP PBX出厂需要预置IMS 终端管理平台域名，如：https://tms.ctcims.cn;
IP PBX 需要判断IMS 终端管理平台采用IP 地址还是域名，如果采用域名方式，需要在域名之前增加用户帐号（固话帐号）区号的前两位，如广州为20，深圳为75等(海南为898，其他的省市均取区号前两位) ，形成如20. 域名的形式。然后采用该域名与IMS 终端管理平台进行注册流程。
对于采用移动号码作为帐号的用户，IP PBX可以提供方式设置用户所归属省，终端加插用户省会区号，形成域名与IMS 终端管理平台交互注册。
3
,Q/CT ****-20**
6.2.2 上电业务发放
由IMS 终端管理平台实现终端管理和业务发放功能。IP PBX 与IMS 终端管理平台之间遵循TR069协议规范。
IMS 终端管理平台需要根据用户属性，下发制定的代理服务器地址（包括主用和备用的）。
设备信息包括：

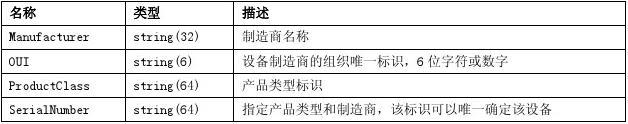

表3 终端设备信息表
示例：
其中，SerialNumber 格式如下：
根据TR-069 定义，SerialNumber 可以是长度为64 的字符串。本规范仅规定低32个字符的结构，每个字符可用字符为“0”～“9”，“A ”~“Z ”是终端设备的唯一标识码；其余的字符由厂商自己定义，可为空。
比如为 11 000000 0001 001 0 0000 0030 0004 C7E7
格式为 AA BBBBBB CCCC DDD E FFFFFFFFFFFFFFFF
AA （2） 表示整个字符串的校验码(用“00”表示未用) 。如果采用校验码，校验码采用低16位累加后模256的余数。
BBBBBB （6） 第1 个字符为运营商编号，“0”为未定义，“1”为中国电信；第2~4 个字符为终端类型， “003” 7寸屏及以上视频终端；“004”SIP 语音终端；“005”为4.3寸屏视频终端；“006”为软终端；“007”为专用会议终端；“008”为IP PBX 设备；最后2位预留，缺省为“00”。
CCCC （4） 终端类型编号，入网认证通过后授予的编号。每种终端在测试入网后分配一个编号。对应每个编号，终端厂家需要提供终端的相关属性，包括屏幕大小、分辨率等信息。
DDD （3） 表示终端类型或批次，如001，厂商可以自行定义。可用字符为“0”～“9”，“A ”~“Z ”。
E （1） E表示终端的硬件识别符类型，现未用，用“0”表示。
FFFFFFFFFFFFFFFF （16）
对于IP PBX，多个用户可共用一个IP PBX设备识别符。
表示终端的硬件识别符，由生产厂家提供，相当于IP PBX设备序列号，不允许重复，例如0200 0030 0004C7E7，表示终端硬件识别符为020000300004C7E7。
4
,Q/CT ****-20**
整个设备信息在IP PBX 出厂前设置好，用户无法进行修改。设备识别符可用字符为“0”～“9”，“A ”~“Z ”。最高三位作为区域标识，用区号进行标识，如广州用“020”，深圳用“755”。低13位由厂家自行定义。
6.2.2.1 业务发放流程
5
,Q/CT ****-20**
图3：业务认证流程
6
Q/CT ****-20**
图4：下载配置文件流程
说明：
IP PBX首次开户时，序列号可以不绑定，终端管理平台默认为全0。
IP PBX 注册，仅对用户账号及密码进行鉴权，鉴权通过后，IMS 终端管理平台直接将登陆IP PBX的序列号记录到数据库。IMS 终端管理平台需对终端上报的序列号进行检查，只有允许的终端类型序列号允许接入，否则，提示序列号错误。
如果IP PBX登录的序列号与数据库记录的序列号不一致，提示序列号错误。
用户更换IP PBX ，需要通过网厅、10000号或营业厅等方式取消序列号绑定，将IP PBX 对应的所有帐号的序列号清0。
设备序列号不正确，用户名密码错时，需提示出错原因。用户无法通过该帐号进行呼出和呼入，其他功能不受影响。
若IP PBX 连接IMS 终端管理及不成功，若登录帐号与之前成功下载配置文件的登录帐号一致，可以采用上次保存的参数到核心网注册认证。若下载参数的登录帐号与当前的登录帐号不一致，用户无法使用上次保存参数到核心网注册，用户无法使用通信等与核心网相关的功能。
IP PBX用户名密码正确，但无法下载到配置文件，或者配置文件部分下载，则先更新已下载的部分参数，采用设备存储的配置参数，提供服务。
主用代理服务器和备用代理服务器可以采用IP 地址或域名方式下发。
7
