中国电信cdma2000核心网络接口协议技术规范―OMC 北向接口协议规范（网络资源模型核心网分组域）

前言........................................................................ II

1 范围 .......................................................................... 3

2 规范性引用文件 . ................................................................ 3

3 术语、定义与缩略语 . ............................................................ 3

3.1 术语和定义 ................................................................... 3

3.1.1 采集方式 . ................................................................... 4 3.1.2 族. 测量项. 子测量项 . .......................................................... 4

3.2 缩略语 ....................................................................... 4

4 网络资源分析 . .................................................................. 4

4.1 通用配置网络资源 ............................................................. 4

4.2 核心网分组域配置网络资源 ..................................................... 5

4.3 核心网分组域性能数据 ........................................................ 26

4.3.1 概述....................................................................... 26

4.3.2 核心网分组域性能测量数据 . .................................................. 27

参考文档........................................................................ 46

中国电信cdma2000核心网络接口协议技术规范―OMC 北向接口协议规范（网络资源模型核心网分组域）前言

本标准是中国电信CDMA 核心网络接口协议系列技术标准之一，该系列标准的结构及名称预计如下：

(1) 中国电信cdma2000核心网络接口协议技术规范―1x A接口协议规范

(2) 中国电信cdma2000核心网络接口协议技术规范―移动应用部分（MAP ）

(3) 中国电信cdma2000核心网络接口协议技术规范―分组域协议

(4) 中国电信cdma2000核心网络接口协议技术规范―SIP-I

(5) 中国电信cdma2000核心网络接口协议技术规范―MNPG NPI接口协议规范

(6) 中国电信cdma2000核心网络接口协议技术规范―MNPG SPI接口协议规范

(7) 中国电信cdma2000核心网络接口协议技术规范―OMC 北向接口协议规范

(8) 中国电信cdma2000 HRPD Rev.A设备总体技术规范—A 接口技术分册

本标准是接口协议技术规范的第7部分中的第4分册。第7部分各分册的结构及名称预计如下：

1) 第7部分：OMC 北向接口协议规范第1分册：接口功能

2) 第7部分：OMC 北向接口协议规范第2分册：接口分析

3) 第7部分：OMC 北向接口协议规范第3分册：网络资源模型核心网电路域

4) 第7部分：OMC 北向接口协议规范第4分册：网络资源模型核心网分组域

5) 第7部分：OMC 北向接口协议规范第5分册：网络资源模型无线接入网

6) 第7部分：OMC 北向接口协议规范第6分册：网络资源模型无线智能网

7) 第7部分：OMC 北向接口协议规范第7分册：基于CORBA 技术的接口设计

8) 第7部分：OMC 北向接口协议规范第8分册：接口性能指标

本标准是参考国际电信联盟－电信标准部（ITU-T ）的相关建议，并依据中国电信的网络管理需求编制而成的。

本标准由中国电信集团公司提出并归口。

本标准起草单位：中国电信股份有限公司广州研究院

本标准主要起草人：易学明、陈久雨

中国电信cdma2000核心网络接口协议技术规范―OMC 北向接口协议规范（网络资源模型核心网分组域）

1 范围

本规范对中国电信CDMA95/1X网络管理中移动综合网管系统（以下简称NMC ）与厂商网管系统（以下简称OMC ）间需交互的核心网分组域网络资源模型进行了详细定义。

本规范适用于对中国电信CDMA95/1X网络管理接口中核心网分组域网络资源模型的设计和开发。本规范是中国电信CDMA95/1X网络管理系列技术规范的一个分册，该系列技术规范的组成如下图所示：

2 规范性引用文件

下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。

[1] 中国电信《CDMA95/1X网络管理技术规范第4部分：NMC-OMC 接口技术要求第1分册接口功

能》

[2] 中国电信《CDMA95/1X网络管理技术规范第4部分：NMC-OMC 接口技术要求第2分册接口分

析》

[3] 中国电信《CDMA95/1X网络管理技术规范第4部分：NMC-OMC 接口技术要求第3分册网络资

源模型核心网电路域》

[4] 中国电信《CDMA95/1X网络管理技术规范第3部分：部省两级网管连网接口技术要求》 [5]《中国电信移动通信网网元编码原则（暂定名）》 3 术语、定义与缩略语 3.1 术语和定义

下列术语和定义适用于本规范。

中国电信cdma2000核心网络接口协议技术规范―OMC 北向接口协议规范（网络资源模型核心网分组域）

3.1.1 采集方式

符合[2]中的定义。 3.1.2 族. 测量项. 子测量项

family.measurementName.subcounter 符合[2]中的定义。 3.2 缩略语

下列缩略语适用于本规范。 AAA 鉴权，认证和计费 AC 鉴权中心 ARP 地址解析协议 CC 累积计数器 DER 离散事件注册 DN 可识别名 DNS 域名服务器 FA 外部代理 FACN FA 控制节点 HA 本地代理 ID 标识 IMSI 国际移动用户标识 IP 互联网协议 IRP 集成参考点 MAP 移动应用部分 MDN 移动目录号 MS 移动台 NMC 网络管理中心 NTP 网络时间协议 OMC 操作维护中心 OO 面向对象 PCF 分组控制功能 PDSN 分组数据业务节点 PPP 点对点协议 PSTN 公共交换电话网 QoS 服务质量 RDN 相对可识别名 SI 状态检查 SMS 短消息业务 TLDN 临时本地地址号码 TMSI 临时移动用户表示 VPDN 虚拟专用数据网 4 网络资源分析 4.1 通用配置网络资源

Authentication, Authorization and Accounting

Authentication Center

Address Resolution Protocol Cumulative Counter

Discrete Event Registration Distinguished Name Domain Name Server Foreign Agent

Foreign Agent Control Node Home Agent Identification

International Mobile Subscriber Identity Internet Protocol

Integrated Reference Point Mobile Application Part Mobile Directory Number Mobile Station

Network Management Center Network Time Protocol

Operations & Maitenance Center Object Oriented

Packet Control Function Packet Data Service Node Point-To-Point Protocol

Public Switched Telephone Network Quality of Service

Relative Distinguished Name Status inspection Short Message Service

Temporary Local Directory Number Temporary Mobile Subscriber Identity Virtual Private Data Network

中国电信cdma2000核心网络接口协议技术规范―OMC 北向接口协议规范（网络资源模型核心网分组域）

在通用配置管理中，涉及到以下的基本配置对象类和网络资源管理对象类：

1. SubNetwork 2. ManagedElement 3. ManagementNode 4. ManagedFunction 5. VsDataContainer 这些管理对象类具有通用性，在核心网分组域部分需要实现以上管理对象，以上管理对象的具体定义见[3]。

注：由于核心网分组域的配置对象中已经定义了相应的端口信息，因此在核心网分组域部分不需实现

InventoryUnit 对象。在上报告警信息时，应将告警定位到相应的端口，在additionalInformation 中填写具体的端口信息。

4.2 核心网分组域配置网络资源

4.2.1.1 核心网分组域配置资源对象关系图

核心网分组域配置网络资源对象包含关系图如下图所示：

图1 分组网配置资源对象包含关系图

注：

一个省内的所有的客户类别对象（CustomerFunction ）实例均实例化在一个managedElement 对象下；一个省内所有的VPDN 客户类别对象（VpdnCustomerFunction ）实例均实例化在一个managedElement 对象下；一个省内所有的省对象（ProvinceFunction ）实例均实例化在一个managedElement 对象下。

核心网分组域配置资源对象间存在连接关系，在本规范中，通过对象的相关属性表示这种连接关系。分组网配置资源对象的连接关系如图2所示，其中单箭头含义为：相关关系的表示仅由其中一方指向另一方，即A 指向B ，不需B 再指向A ；无箭头的含义为：相关关系的表示由双方共同指向，即A 指向B ，同时B 也要指向A （如不同交换机或路由器间的相关关系用相互指向来表示）。

中国电信cdma2000核心网络接口协议技术规范―OMC 北向接口协议规范（网络资源模型核心网分组域）

图2 分组网配置资源对象连接关系图

4.2.1.2 核心网分组域配置资源对象

说明：下列各配置资源对象中包含部省接口相关的数据，部省接口相关数据用单独的表格定义，且相关表格中属性的“限定”值为“MC ”, 即如果支持部省接口，则部省接口相关的数据需要支持，否则不需支持。

4.2.1.2.1 PDSN 功能-PdsnFunction 4.2.1.2.1.1 被管对象类描述

PdsnFunction 对象完成PDSN （分组数据业务节点）的所有逻辑功能。该对象从ManagedFunction 对象继承而来。

注：

PdsnFunction 的实例化，可根据各厂商对PDSN 的概念和划分进行，如思科认为一个独立机架内的设备所代表的是一个PDSN ，则在ManagedElement 下实例化一个PdsnFunction 对象；如UT 斯达康认为一个独立机架内的不同卡代表不同的PDSN ，即一个机架内的设备为多个PDSN ，则在ManagedElement 下实例化多个PdsnFunction 对象。

4.2.1.2.1.2 属性描述

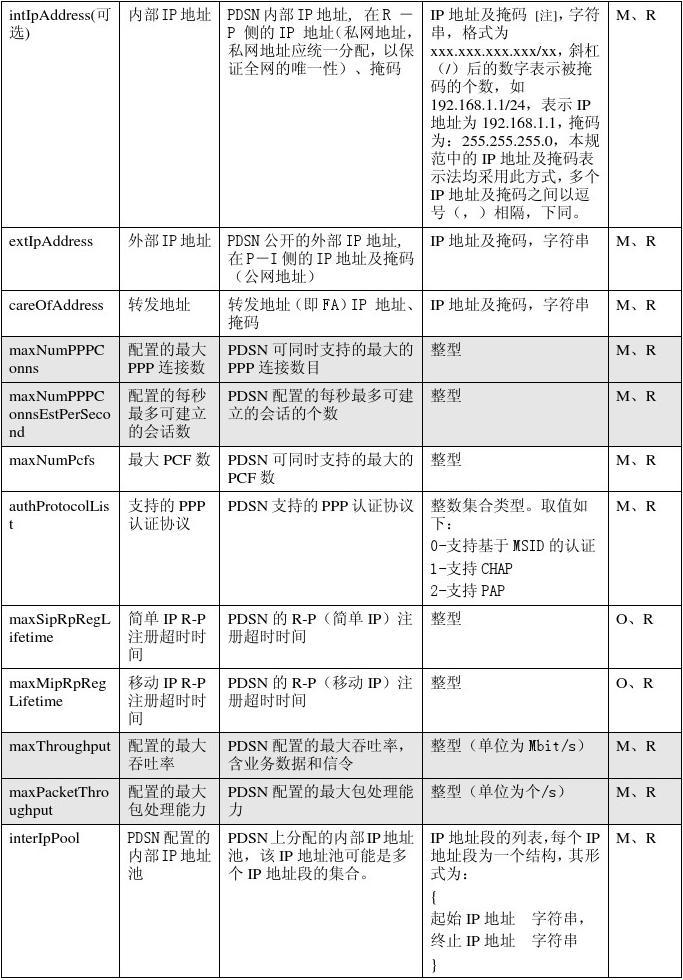

表1 PdsnFunction 属性

中国电信cdma2000核心网络接口协议技术规范―OMC 北向接口协议规范（网络资源模型核心网分组域）

表2 部省接口中需支持的属性
