实验九：DNS解析实验

计算机科学与技术学院 计算机网路 实验报告实验项目 DNS 解析实验及HTTP 分析 实验日期 2016/6/12一 实验目的1.1理解DNS 系统的工作原理。1.2熟

计算机科学与技术学院 计算机网路 实验报告

实验项目 DNS 解析实验及HTTP 分析 实验日期 2016/6/12

一 实验目的

1.1理解DNS 系统的工作原理。

1.2熟悉DNS 服务器的工作过程。

1.3熟悉DNS 报文格式。

1.4理解DNS 缓存的作用。

二 实验原理

2.1 DNS 及其解析

Internet 上的每台主机都有一个唯一的全球IP 地址，IPv4中的IP 地址是由32位的二进制数组成的。这样的地址对于计算机来说容易处理，但对 于用户来说，即使将IP 地址用十进制的方式表示，也不容易记忆。而主机之间的通信最终还是需要用户的操作，用户在访问一台主机前，必须首先获得其地址。因此，我们为网络上的主机取一个有意义又容易记忆的名字，这个名字称为域名。

虽然我们为Internet 上的主机取了一个便于记忆的域名，但通过域名并不能直接找到要访问的主机，中间还需要一个从域名查找到其对应的IP 地址的过程，这个过程就是域名解析。域名解析的工作需要由域名服务器DNS 来完成。

域名的解析方法主要有两种：递归查询（Recursive Query)和迭代查询 (Iterative Query) 。一般而言，主机向本地域名服务器的查询米用递归查询，而本地域名服务器向根域名服务器的查询通常采用迭代查询。

为了提高解析效率，在本地域名服务器以及主机中都广泛使用了高速缓存，用来存放最近解析过的域名等信息。当然，缓存中的信息是有时效 的，因为域名和IP 地址之间的映射关系并不总是一成不变的，因此，必须定期删除缓存中过期的映射关系。

2.2DNS 报文格式

DNS 请求和应答都用相同的报文格式，分成5部分（有些部分允许为空），如图所示。

第 1 页

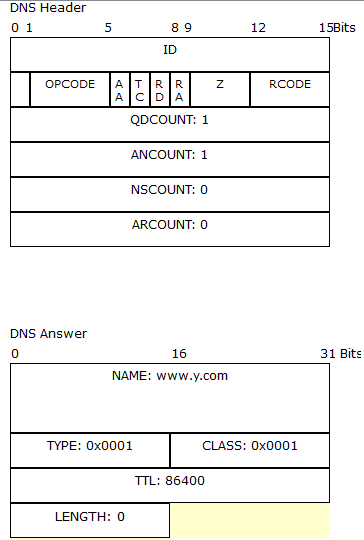

HEADER 是必需的，它定义了报文是请求还是应答，也定义了报文的其他部分是否需要存在，以及是标准查询还是其他。HEADER 段的格式如图所示。

HEADER 中的FLAG (标志）部分结构如图5-3所示

各部分含义如下：

QR ：查询/响应标志位。

opcode ：定义查询或响应的类型。

AA ：授权回答的标志位，该位在响应报文中有效。

TC ：截断标志位。

RD ：该位为1表示客户端希望得到递归回答。

RA ：只能在响应报文中置为1，表示可以得到递归响应。

zero ：保留字段，用全0填充。

rcode ：返回码，表示响应的差错状态。

QUESTION 部分包含着问题，可以为多个。每个问题的格式如图所示。

ANSWER (应答）、AUTHORITY (授权应答）、ADDITIONAL (附加信息）部分都共用相同

第 2 页

的格式：资源记录RR (Resource Record)。资源记录可包含多个，其个数由报文首部对应的数值确定，每个资源记录格式如图所示。

三 实验要求

3.1拓扑图

3.2DNS 域名服务器的层次结构

第 3 页

3.3 IP地址配置

3.3 其他预配置

本实验需要在Web 服务器设备www.x.cn 和www.y.com 中开启HTTP 服务并设置其内容，关闭其他服务。另外，还需要进行以下几项预配置（已完成）。

(1)预配置路由器的静态路由

Router0、Router1及Router2预配置的静态路由如图

第 4 页

(2)预先开启并配置域名服务器的DNS 服务 root_dns设备添加的资源记录如图

cn_dns设备添加的资源记录如图

com_dns设备添加的资源记录如图

y.com_dns设备添加的资源记录如图

第 5 页

四 实验步骤、结果（程序 注释 截图）及分析

4.1观察本地域名解析过程

4.1.1步骤一：在PC 的浏览器窗口请求内部Web 服务器的网页

单击Simulation (模拟）选项卡进入模拟模式。

在Event List Filters (事件列表过滤器）区域中，单击Edit Filters按钮，仅选择DNS 事件。 单击逻辑工作空间中的PC, 在Desktop (桌面）选项卡中打幵Web Browser (Web浏览器），在URL 框中输入www.x.cn ，然后单击Go (转到）按钮。最小化模拟浏览器窗口。

4.1.2步骤2：捕获DNS 事件并分析本地域名解析过程

在Simulation Panel （模拟面板）中单击Auto Capture/Play按钮，此时会播放PC 与Server 之间的数据包交换动画，并且相关的事件会被添加到Event List中。

捕获结束时将会出现一个Buff Full (缓冲区满）的对话框，该对话框提示已达到事件数量的最大值，有两个按钮Clear Event List(清除事件列表）和 View Previous Events (查看历史事件），单击 View Previous Events (查看历史事件）按钮关闭对话框。

第 6 页

在Event List 区域中，单击Info 列中的某个DNS 事件的单色框，将会打开相应的PDU Information 窗口。本步骤需要查看该窗口OSI Model选项卡中In Layers和 Out Layer的 Layer 7的信息以及 Inbound/Outbound PDU Details (入站/出站PDU 详细数据）选项卡中第7层的PDU 信息。

本地DNS 服务器的解析过程大致如下。

由于PC 中设置了 DNS 服务器的地址为192.168.2.1，因此当PC 输入域名www.x.cn 请求网页时，它将作为DNS 客户端向本地域名服务器 cn_dns发送一个DNS 查询请求，请求域名www.x.cn 的IP 地址。

本地域名服务器cn_dns收到PC 的DNS 查询请求后，首先尝试在本地区域文件查找，发现确实存在相应的资源记录，于是将域名www.x.cn 对应的IP 地址192.168.5.1放入DNS 的应答报文发送给PC 。

PC 收到本地域名服务器cn_dnS的应答报文后，取出报文中解析出的IP 地址192.168.5.1，并对其进行访问，此时在Web Browser (Web浏览器）中显示相应的Web 页面。

完成后单击Reset Simulation （重置模拟）按钮，将原有的事件全部清空；同时关闭PC 的

第 7 页

Web Browser（Web 浏览器）窗口。

4.2任务二：观察外网域名解析过程

4.2.1步骤1：在PC 的浏览器窗口请求外部Web 服务器的网页

保持模拟模式中Event List Filters (事件列表过滤器）区域的选择（仍为仅选择DNS 事件）不变。

单击逻辑工作空间中的PC ，在Desktop (桌面）选项卡中打开Web Browser (Web浏览器），在URL 框中输入www.y.com ，然后单击Go 按钮。最小化模拟浏览器窗口。

4.2.2步骤2：捕获DNS 事件并分析外网域名解析过程

在Simulation Panel (模拟面板）中单击Auto Capture/PIay按钮进行捕获，当捕获结束出现BuffFull (缓冲区满）的对话框时，单击View Previous Events按钮关闭对话框。

应注意重点观察解析外网域名时各级域名服务器的具体解析过程。此处可忽略路由器和交换机的转发过程，仅分析DNS 的请求和响应报文在 DNS 服务器之间的交互情况。

DNS 服务器之间的解析过程如图所示。

第 8 页

① PC 向本地域名服务器cn_dns发送一个DNS 查询请求包请求解析域名 www.y.com 。 ② 本地域名服务器cn_dnS收到PC 的DNS 查询请求后，在本地区域文件中未找到相应的资源记录，于是cn_dns作为DNS 客户端向根域名服务器root_dns发送DNS 请求包请求解析域名www.y.com 。

③ 根域名服务器root_dns收到cn_dns发来的DNS 查询请求后，在本地区域文件中未能直接解析出域名www.y.com ，但找到能解析“.com ”后 缀的顶级域名服务器com_dns，于是root_dns也作为DNS 客户端向顶级域 名服务器com_dns发送DNS 请求包，请求解析域名www.y.com

④ 顶级域名服务器com_dns收到root_dns发来的DNS 查询请求后， 在本地区域文件中未能直接解析出域名www.y.com ，但找到能解析“y.com ” 后缀的权限域名服务器y.com_dns，于是com_dns也作为DNS 客户端向权 限域名服务器y.com_dns发送DNS 请求包请求解析域名www.y.com 。

⑤ 权限域名服务器y.com_dns收到com_dns发来的DNS 查询请求后，在本地区域文件中找到相应的资源记录直接解析出域名www.y.com, 于是将IP 地址192.168.6.2写入DNS 应答报文中发送给顶级域名服务器com_dns。

⑥ com_dns作为DNS 客户端收到DNS 应答报文后，取出IP 地址192.168.6.2，同时作为DNS 服务器将IP 地址写入DNS 应答报文中发送给根域名服务器root_dns。

⑦ root_dns作为DNS 客户端收到DNS 应答报文后，取出IP 地址，同时作为DNS 服务器将IP 地址写入DNS 应答报文中发送给本地域名服务器cn_dns。

⑧ cn_dns作为DNS 客户端收到DNS 应答报文后，取出IP 地址 192.168.6.2，同时作为DNS 服务器将IP 地址写入DNS 应答报文中发送给PC 。

PC 收到本地域名服务器cn_dns的应答报文后，取出IP 地址192.168.6.2，并对其进行访问，

第 9 页

此时在Web Browser (Web浏览器）中显示相应的Web 页面。

完成后单击Reset Simulation （重置模拟）按钮，将原有的事件全部清空；同时关闭PC 的Web Browser（Web 浏览器）窗口。

4.3任务三：观察缓存的作用

4.3.1步骤1：查看本地域名服务器cn_dns的缓存

查看缓存有两种方法：

单击逻辑工作空间中的本地域名服务器cn_dns，在Config (配置） 选项卡中选择DNS 服务，并单击页面下方的DNS Cache (DNS缓存）按钮，查看此时本地域名服务器cn_dns中的缓存。

先选择工具栏中的Inspect (查看）工具，单击逻辑工作空间中的本地域名服务器cn_dns，在弹出的快捷菜单中选择DNS Cache Table (DNS缓存表）即可查看此时本地域名服务器cn_dnS中的缓存。查看完后重新选择工具栏中的Select (选取）工具。

4.3.2步骤2：在PC 的浏览器窗口请求外部Web 服务器的网页

重复任务二，再次观察此次解析外网域名的过程。
