天地伟业硬盘录像机 网络及手机监控 设置说明书
1. 概述
1.1 目标
本文档描述了：
1) 如何在ADSL （PPPOE ）拨号的网络环境下，对DVR 以及路由器进行设置，实现通过公网访问设备。
2) 如何设置邮件服务，实现告警时发送email 通知指定的责任人
以下操作以TP-LINK 的路由器为例，其他品牌的路由器操作也类似。
本文档的读者主要是技术支持，客服以及客户。
1.2 范围
本文档描述了：
1) 设置实现在公网访问设置硬盘录像机
2) 手机监控的使用
1.3 术语表
DDNS （Dynamic Domain Name Server）：动态域名服务
DNS （Domain Name Server）：域名服务器
ADSL(Asymmetrical Digital Subscriber Loop)：非对称数字用户环线
DVR （Disk Video Record）：硬盘录像机
2. 外网访问设置
如果您的设备在工厂，而您想在家里访问设备，对设备进行远程监视，则需要进行外网访问设置。
设置的一般步骤为：
1） 设置设备的IP 地址以及DNS 服务器。
2） 在路由器上设置端口映射。
3） 申请域名，因为拨号情况下，IP 地址是动态分配的，会经常变化，这时您就需要一个域名与您的设备IP 进行绑定，
无论IP 怎么变化，只要通过您申请的域名就可以访问设备。
4） 设置申请的域名，这个有2种方式，一种将您申请的域名设置到设备，由设备与域名服务器进行IP 地址更新 另外一种将您申请的域名设置到路由器，由路由器与域名服务器进行IP 地址更新。
2.1设备IP 地址以及DNS 服务器设置
2.1.1手动设置IP
从DVR 的“主菜单”—>“系统设置”—>“网络设置”，进入网络设置界面，如图2.1.1.1所示。
1
,网络设置说明书
图 2.1.1.1
IP 地址设置成和路由器在同一个局域网内，子网掩码，默认网关设置成和路由器一样，DNS 地址
为您的网络服务商所提供，在路由器的“网络运行状态”中可以看到，如图2.1.1.2所示。
图 2.1.1.2
DNS 为：211.98.2.4 。
2.2路由器端口映射
当设备在局域网内时，为了在公网上能够直接访问设备，进行图像监视，需要在路由器上对设备进行映射
如果局域网内只有1台设备，需要在公网上访问，可以直接设置为DMZ 主机，如果有多台设备要在公网访问，则需要使用虚拟服务器进行端口映射。以下2种方式可以根据需要自行选择一种设置即可，具体操作如下：
2
,网络设置说明书
2.2.1一台设备路由器映射
举例说明，在局域网内有一台网络硬盘录像机，其IP 地址为192.168.1.155 (IP 地址设置见“设备IP 地址以及DNS 服务器设置”) 。
登录路由器，进入 “转发规则”—>“DMZ 主机”，如图2.2.1.1所示。
图 2.2.1.1
启用DMZ 主机，其中DMZ 主机IP 地址为硬盘录像机的IP 地址。设置完成后，使用路由器拨号成功后获得的公网IP 地址，在路由器的“运行状态”中可以看到，如图 2.2.1.1所示。
图 2.2.1.2
通过IE 浏览器访问设备：http:// 222.44.255.36:8081，能够访问说明设置成功。（222.44.255.36为路由器拨号成功后获取的公网IP 地址。8081是设备的web 端口号，因为访问路由器的端口是默认的80，为了防止端口号冲突，建议最好修改设备的web 端口号）
2.2.2多台设备路由器映射
当局域网内有多台网络硬盘录像机都需要能够在公网访问，监视图像时，需要使用路由器的虚拟服务器进行端口映射。
举例说明：
假设局域网内有3台设备A ，B ，C 。其IP 地址，HTTP 端口，主机端口设置如下
A 设备：IP 地址：192.168.1.108, HTTP端口：8080，主机端口：8670
B 设备：IP 地址：192.168.1.109, HTTP端口：8081，主机端口：8671
C 设备：IP 地址：192.168.1.110, HTTP端口：8082，主机端口：8672
如图2.2.2，为C 设备的设置
3
,网络设置说明书
图2.2.2.1
注：修改主机端口后要重启设备才能生效。
设置好设备后登录路由器，在“转发规则”—>“虚拟服务器”中，设置将设备的端口号与IP 对应，如图
图 2.2.2.2
4
,网络设置说明书
可以在IE 浏览器输入：
其中222.44.255.36为路由器拨号成功后获取的公网IP 地址
2.4动态域名解析（DDNS ）
通过ADSL 拨号，获得的公网IP 地址经常会改变，DDNS 可以将获取的IP 地址和域名进行绑定，访问设备时只需要输入域名而不用知道拨号获得的IP 地址，极大方便用户在公网上对设备进行访问。
实现域名和公网IP 地址绑定有2种方式：1. 使用路由器支持的DDNS 。 2. 使用设备支持的DDNS 服务。 以上2种方式可以任选一种，推荐使用设备支持的DDNS 服务。
目前国内常用的DDNS 有：希网（cn99/3322）, 88IP, 花生壳（oray ）以及POPDVR 。不同的路由器厂家支持的DDNS 服务商也不一样，具体见路由器的“动态DNS ”，我所用的这款TP-LINK 路由器支持花生壳DDNS ，硬盘录像机自身目前国内支持希网和花生壳。
2.4.2.1 POPDVR设置
在系统设置界面中，选择“网络”进入其设置界面，选择DDNS 设置，进入如下图所示界面，服务商选择popdvr 。
如图2.4.2.1.1所示：
图 2.4.2.1.1
选择“启用”按钮，输入申请的用户名和密码，点击“申请”按钮，如图2.4.2.2.2所示：
5
,网络设置说明书

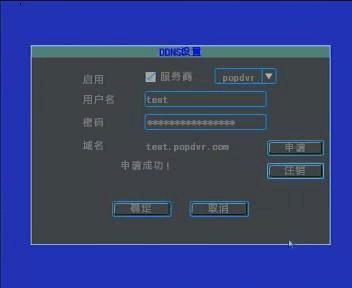

图2.4.2.2.2
当申请成功之后，该界面会有申请成功的提示信息。此时就可以使用ping test.popdvr.com，检验设置是否成功，如果ping 成功返回, 表明设置成功
之后就可以使用http://test.popdvr.com来访问设备了（确认路由器映射已经设置，路由器映射设置见路由器映射
3. 手机监控设置
TMEye 手机监控，目前，支持的手机操作系统有：symbian ，windows mobile，IPhone, Android及Blackberry 手机
手机监控的步骤为：
1) 对设备的编码参数进行设置，以便适应手机的网络带宽和解码性能。
2) 设置手机的网络。
3) 安装手机监控客户端。
4) 运行手机监控客户端，设置手机客户端参数，在手机客户端上观看视频。
3.1 设备录像设置
要实现手机监控，需要先对编码参数进行设置，进入主菜单—>系统设置—>录像设置，如图3.1所示： 6
,网络设置说明书
图 3.1
录像设置分辨率设置为cif ，帧率设置为6帧，码流控制选择“定码率，其他参数保持不变，保存。实际应用时根据手机性能和网络状况进行调整。较高的手机性能和网络状况能显示更好的效果。如果网络状况较差，可以适当降低帧率，保证流畅。
3.2 手机网络设置
3.3 TMEye手机监控设置
3.3.1 启用手机监控
从设备的主菜单—>系统设置—>网络设置—>手机端口，如图3.3.1所示。
7
,网络设置说明书
图3.3.1
【端口】 手机监控的端口号，默认为101，如需通过手机访问设备，要在路由器上对该端口号进行映射。
3.3.2 安装手机监控客户端
手机监控客户端，在随机光盘的“配套工具”—>“手机监控”—> “TMEye ”目录下：
TMEyesetup.CAB ：window mobile 操作系统的智能手机监控客户端安装软件（如：HTC ，多普达的手机基本都是使用该操作系统）。
TMEye_3rd.sisx ：塞班第3版操作系统的智能手机监控客户端安装软件（如：诺基亚的N71、N73、N75、N76、N77、N78、N79、N80、N81、N81(8GB)、N82、N85、N91、N91(8GB)、N92、N93、N93i 、N95、N95(8GB)、N96、E50、E51、E60、E61、E61i 、E62、E63、E65、E66、E70、E71、E90、3250、3250XM 、5320XM 、5500、5700XM 、5710、6110、6120c 、6120SN 、6121、6122c 、6124c 、6290）。
TMEye_5th.sisx：塞班第5版操作系统的智能手机监控客户端安装软件（如：诺基亚的5800XM 、N97）。
TMEye.apk ：Android 操作系统的智能手机监控客户端安装软件（如：G1、HTC Magic、Samsung Galaxy、HTC Hero、HTC Tattoo 及 Motorola CLIQ）。
8
,网络设置说明书
TMEye.jad 支持Blackberry 操作系统。
注：如果您是苹果的手机, 可以用手机直接到appstore 上进行在线安装。
将你手机对应的安装包，拷贝到手机上进行安装（苹果手机可直接到appstore 上进行在线安装）。
3.3.3 客户端参数设置
以下以mobile 的手机为例(安卓系统界面与此不同) ，介绍如何对手机监控客户端进行参数设置，其他操作系统的手机也类似。
1) 安装好后在“程序”中可以看到“TMEye ”图标，如下图3.3.3.1所示：
图3.3.3.1
2) 双击该图标，运行客户端, 如图3.3.3.2所示：
9
,网络设置说明书
图 3.3.3.2
按钮进入参数设置界面。如下图3.3.3.3所示： 如首次使用或需要进行参数更改，请点击
图3.3.3.3
用户名：登录设备的用户名。
密码：登录设备的密码。
10
