ZXDSL9806HV2.0简明开局指南(CLI)
ZXDSL9806HV2.0简明开局指南2008年3月1 ,第1章 ZXDSL9806HV2.0简介1.1 槽位定义ZXDSL 9806H（V2.0）插箱由单板、背板和风扇
ZXDSL9806HV2.0简明开局指南
2008年3月
1
,第1章 ZXDSL9806HV2.0简介
1.1 槽位定义

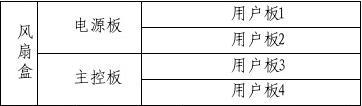

ZXDSL 9806H（V2.0）插箱由单板、背板和风扇盒组成。机框配置图如下图所示。
1.2 单板简介
单板包括主控板（SCCB ）、用户板（ASTEB ，ASTDE ，VSTDC 、ETCA 、A TLC/ATLA ）、电源板（PWAH ，PWDH ），详见下表：
1.3 硬件安装注意事项
机壳接地线必须安装。
2
,走线板有2个，分左右，需要安装，没有装配到9806H 设备上面；左边走线板走电源线，右边走线板走4块用户单板的用户线缆。
如果现场发货有前走线梁的必须安装，且安装在9806H 的上方，用于走光纤尾纤。光纤的尾纤弯曲度不要太小。
不允许将V2.0里的A TLC 单板插到V1.2（SCCF 单板）系统里；宽带单板ASTEB 可以混插于2个系统里，只是firmware 的版本文件不一样，千万注意，升级的时候一定要采用申请版本包里的配套版本。
1.4 各站点信息检查与收集
D:material�06h
voip站点信息收集表
3
,第2章 开局步骤
2.1 网元数据配置管理连接方式
ZXDSL 9806H（V2.0）提供2种管理方式。
● 命令行（Command Line Interface，CLI ）方式，通过超级终端登录或Telnet 登录实现。
● 统一网管方式，通过NETNUMEN N31网管平台实现。
2.1.1 统一网管物理连接
通过上联设备提供的以太口或者上联的交换机提供的以太口或者主控板上带外网管接口（MGT 口，用于带外网管和设备调试）连接NETNUMEN N31网管服务器实现对网元的管理。
2.1.2 命令行方式
通过SCCF 板上的本地维护串口CONSOLE 口，实现本地超级终端管理。或者通过带外网管接口--MGT 口，通过telnet 登录实现。 实际开局过程中采用这种方式最为方便和直接。
2.2 命令行方式开通步骤
使用随机发货的串口维护电缆连接本地维护计算机的串口和SCCF 板上的CONSOLE 口通过超级终端的方式登陆网元。波特率为＜9600＞，数据位为＜8＞，奇偶校验为＜无＞，停止位为＜1＞，流量控制为＜无＞；或直接点击＜还原为默认值＞。
串口维护电缆的结构如下图和表所示。
A
A 端（RJ45水晶头）B
端
A向
B 向
4
,或者采用随机发货的交叉网线连接SCCF 主控板上的MGT 口和本地计算机的网口，设置计算机网卡的IP 地址和设备带外IP 地址一个网段，通过telnet IP登陆网元。
2.2.1 登陆设备
设备安装、电缆连接完毕。对ZXDSL 9806H系统加电。系统开始正常运行，RUN 灯闪烁。
显示以下登录界面，输入用户名＜admin ＞及密码＜admin ＞后可以进行数据配置操作。
#################################################################### # # # Welcome to ZTE Full Service Access Platform # # # # Press Return to get started # # # # Copyright 2005-2009 , ZTE Co.,Ltd. # # # ################################################################### Login:admin
Password:admin
9806>en
Please input password:
Admin
9806#
建议：清除配置数据重启
5
9806#erase config
9806#reboot
2.2.2 显示设备的MAC 地址并与设备机框标示INBAND /OUTBAND MAC对比
同V1.2开局指南。
2.2.3 单板工作状态检查
同V1.2开局指南。
2.2.4 上联口设置
同V1.2开局指南。
2.2.5 带内网管的设置
同V1.2开局指南。
2.2.6 ADSL业务VLAN 的设置
同V1.2开局指南。
2.2.7 创建ADSL 限速模板文件
同V1.2开局指南。
2.2.8 设置ADSL 用户端口的参数
同V1.2开局指南。
2.2.9 保存数据
9806# copy running start
2.2.10 窄带用户的开通
1、IP 注册方式
1． 增加窄带网络对应的vlan ，将上联口加入该vlan 。
9806(config)# add-vlan 801 （注VOIP ）
9806(config)# vlan 801 5/1-2 tag
6
,9806(config)# uplink-mode cascade master-port 5/1 （上联口模式为级联模式，哪一个口为主上联模式）
2． 配置分配给9806H 的voip 语音对应的IP 以及route 信息。 9806(config)# ip subnet 202.109.228.2 255.255.255.0 801 voip
注意：后面有个voip 的参数，否则会导致H248不通。
9806(config)# ip route 0.0.0.0 0.0.0.0 202.109.228.1 （配置缺省路由） 如果组网中网管网络和voip 语音网络是不同的网络，则还要配置单独的网管ip 。
这些配置好了。就可以ping SS 了。ping 通就表示整个网络配置ok 了。
3、配置MG ：
由于在config 下配置ip subnet的时候我们就已经配置好9806H 的信令IP ，因此在这里不需要再配置MG IP，只要检查9806H 的所分配的voip 信令对应的IP 地址是否正确，使用get- mgbaseattr检查MG 的ip 是否正确。 9806# ag
9806(ag)#
9806(ag)# get-mgbaseattr
MGID: 1
PROTYPE: H248
VERSION: 1
ENCODETP: TEXT
MGIP: 202.109.228.2
MGMASK: 255.255.255.0
MGPORT: 2944
TRANSLAY: IP
TRANSPRO: UDP
DOMNAME:
MGINFO: USE IP
MGCID1: 1
MGCID2: 0
7
,MGCID3: 0
MGCID4: 0
SELFEXCHANGE: disable
PROTECTCALL: disable
DISASTERPROT: disable
CURMGCID: 1
当然也可以使用mod-mgip 命令修改缺省数据。例如修改IP 地址为10.63.198.250，修改如下所示：
9806(ag)#mod-mgip oldip 202.109.228.2 newip 10.63.198.250 newmask 255.255.255.0
4、配置MGC ：
根据软交换的IP 地址，使用mod-mgc 命令修改缺省数据。例如软交换的IP 地址202.109.211.242，修改如下所示：
9806(ag)# mod-mgc mgcid 1 mgcip 202.109.211.242
查看数据：
9806(ag)# get-mgc mgcid 1
MGCID: 1
MGCTYPE: 1
MGCIP: 202.109.211.242
MGCPORT: 2944
DOMNAME:
MGCINFO: USE IP
MD5INFO: 0
-------------------------------------------------------------------------------- 1 rows are effected
5、检查路由：
在config 下面我们已经配置过了缺省路由的话，在这里只需要检查路由是否正确。通过get-voip-config 检查。
9806(ag)# get-voip-config
mgid: 1
8
,type: media
ipaddr: 202.109.228.2
submask: 255.255.255.0
nexthop: 202.109.228.1
port: 10000
-------------------------------------------------------------------------------- mgid: 1
type: control
ipaddr: 202.109.228.2
submask: 255.255.255.0
nexthop: 202.109.228.1
port: 2944
-------------------------------------------------------------------------------- 2 rows are effected
如果要修改路由器的IP 为10.63.198.1，如下所示：
9806(ag)# mod-voip-route mgid 1 type 1 nexthop 10.63.198.1
6、配置SLC termination ID：
9806H 缺省的窄带用户电路的 terminatioin id
和SS 对应一致的termination id。
9806(ag)# del-slctermid beginslot 1 num 192
9806(ag)# add-slctermid beginslot 1 num 48 tmidfix USER00 ype 3 digitlen 3 mgid 1
添加SLC 用户资源：
● Tmidfix ：即SLC 用户资源字符串前缀。
● Type ：资源命名规则模板。
● Digitlen ：字符串末尾编号位数。
上命令添加SLC 用户资源为：
USER00000 – USER00047
9 配置是USER000-USER191，如果和SS 上不一致，则需要先删除，然后在加上
,7、修改IPS termination ID：
9806H 缺省的ips termid配置是RTP000-RTP119, 如果和SS 上不一致，则需要先删除，然后在加上和SS 对应一致的termid 。
9806(ag)# del-ipstermid
9806(ag)# add-ipstermid tmidfix RTP type 3 digitlen 4 mgid 1
● Tmidfix ：即IPS 用户资源字符串前缀。
● Type ：资源命名规则模板。
● Digitlen ：字符串末尾编号位数。
命令添加IPS 用户资源为： RTP0000-RTP0127
8、查看H248状态：
经过以上步骤，窄带数据就配置完毕。为了检查配置数据是否生效，可以查看H248的状态：
9806(ag)# h248state
H248-SS link status(H248Trkplink) : OK. MGCid is 1.
如果显示OK 则表示数据配置正确，窄带业务已经正常工作。
9、配置好了后要记得在9806#下输入save 命令保存数据。
2、域名注册方式
在配置数据时，设备的IP 地址是不可以缺少的。其他的诸如：路由、SLC termination ID ，RTP termination ID 等也需要配置。为了使用域名注册，需要在配置时增加下面两个配置。
1． 配置MG 设备（如ZXDSL9806HV2）本身的域名及注册方式，例如采用我们设备的带内MAC 地址。
有关设备MAC 地址：MAC 地址贴在机壳的外面，另外如果主控板的MAC 地址和机壳上标注的MAC 不一样，建议进行修改保存并重起设备，使之生效。配置命令是：
9806# config
9806(config)# mac inband
10
