中星网络详解：企业级灾备中心和数据恢复（一）

数据中心的容灾备份和业务连续对公司来说有多重要? 我们来看看国外在这方面的一 些统计吧：金融业在灾难停机两天内所受损失为日营业额的50;如果在两星期内无法恢复信息系统，75的公司将业务停顿，43的公司将再也无法开业; 没有实施灾难备份措施的公司60将在灾难后2-3年间破产。由此可见灾难恢复对公司正常运行的重要性、必要性和迫切性。

实施数据中心的容灾备份，是企业业务持续运作的要求、同时也是企业规避风险健康发展、进行全球化战略发展和布局、成为世界级企业的要求。也是

行 业监管政策的必要措施。2007年7月，国家标准《信息系统灾难恢复规范》(GB/T20988-2007)出台，并于2007年11月1日开始正式实 施。

企业的业务连续管理包含的内容如下图所示。

DRP(Disaster Recovery Plan)灾难恢复预案是IT 的关注点，负责灾难发生时IT 系统的恢复。BCP 业务连续性计划关注灾难后企业业务的持续运作，如银行网点在银行信息系统灾 难后的恢复正常营业。业务连续管理的内容还包括供应链管理，安全管理，突发事件管理。本文要介绍的是灾难恢复计划(DRP)的相关内容。

根据灾难恢复的保护级别和数据丢失程度不同，国家标准将信息系统灾难恢复划分为六个等级，如下图。

中星网络

灾难恢复等级是基于对灾难恢复七要素的不同要求来定义的，灾难恢复的七大要素如下图。

中星网络

中星网络

中星网络详解：企业级灾备中心和数据恢复（二）

如果灾难恢复要达到六级的保护等级，灾难恢复七要素需要达到如下图所示的要求。

中星网络

国家标准中的灾难恢复预案框架(DRP)包含的内容有：

1 目标和范围。

2 组织和职责。

3 联络和通信。

4 紧急响应流程：灾难预警; 人员疏散; 损害评估; 研判和灾难宣告。 5 恢复和重新继续运行流程：恢复; 重续运行。

6 灾后重建和回退。

7 预案的保障条件。

8 附录：人员疏散计划; 产品说明书;IT 系统标准操作流程; 服务级别协议; 资源清单; 预案保存和分发方法; 业务影响分析报告。

其中附录中的业务影响分析报告是设计灾备中心时的最初着手点，业务影响分析报告从各个应用的重要性不同出发，判断对各应用采取什么样的等级保护并设计出方案。

中星网络

开发DRP 的各个工作阶段如下图所示(流程由左至右) 。

灾备中心的设计有几个很重要的灾难恢复业务参数：RTO(Recovery Time Objective) 时间恢复目标;RPO(Recovery Point Objective)恢复点目

标;NRO(Network Recovery Objective)网络恢复目标;RAO(Recovery Access Objective) 访问恢复目标。

RTO 时间恢复目标是指发生灾难后恢复物理系统环境的时间，例如服务器重启、数据库重启、数据恢复、应用回归正常运行。

RPO 恢复点目标，指灾难发生前最后一次备份的时间即数据丢失量标准，灾备中心和数据中心的距离会影响RPO 值，同城时应为零，异地距离较远时则应控制在分钟级水平。

NRO 网络恢复目标是灾难发生后的网络恢复时间，即用户在灾难后可以连接到灾备中心的时间。

RAO 访问恢复目标指验证业务能正常运行的时间，如以银行为例，在向客户和最终用户发布灾难恢复环境以恢复服务/运作之前，银行服务员应可以像用户那样登陆和正确执行交易。

下面是一个银行客户的灾难恢复业务影响分析。银行客户大约有60个应用，关键应用需要同时运行在主机和开放平台上。根据业务的保护性要求不同将业务分为三类，如下图。

中星网络

Ⅰ类是银行面向客户的业务，含24×7小时、8×7小时两种;Ⅱ类为银行的外部链接和批处理业务等;Ⅲ类为银行内部办公和管理系统应用。其中Ⅰ类和Ⅱ类应用需要第6级(无数据丢失) 灾难恢复支持，Ⅲ类应用需要第5级或第4级灾难恢复支持。

银行的部分应用分类如下图。

中星网络

中星网络详解：企业级灾备中心和数据恢复（三）

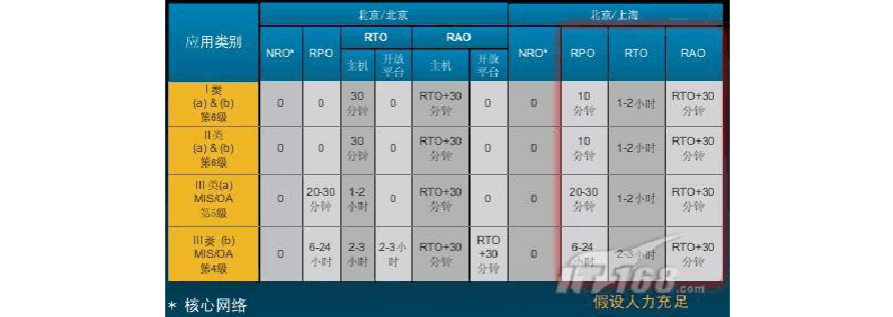

根据应用的分类和灾难恢复等级确定RTO 、RPO 等参数指标，如下图。图中包含灾备中心和数据中心同城，异地两种情况。

从RTO 目标来确定数据备份需求和连接需求，根据RTO 目标不同设计的三个方案如下图。随着RTO 值要求降低，一些应用的连接需求FC(Fiber Channel)值也降低，部分应用的复制方式也不一定需要同步进行。

中星网络

灾难备份中心建设的技术实现主要包含高层模式、数据复制、客户端切换、灾备中心建设和互联。

* 高层模式

高层模式包括冷备、暖备/热备、双活。

数据中心冷备份示意图如下.

冷备模式的灾备中心平时不启用，当数据中心发生故障时才会启用。由于

平时不怎么使用，相对成本高，冷备模式的灾备中心现在应用较少，用户考虑

中星网络

建 冷备模式的灾备中心时很多也是采用的外包方式，将灾备中心外包给灾备服务提供商，当灾难发生时，要求灾备服务提供商启用灾备中心。

数据中心暖备份/热备份示意图如下.

上图中有DC1、DC2两个数据中心，他们各自既是数据中心也是灾备中心。DC1是应用1的数据中心同时也是应用2的灾备中心，DC2是应用2 的数据中心和应用1的灾备中心。当用户访问应用1时，DC1正常时连接到DC1，如DC1出故障则连接到DC2。DC1、DC2的主机配置、网络配置、人 员配置等基本相同，这样当某一中心出故障时，整体的运营维护不会有跟不上的情况。

双活模式的数据中心网络架构如下图。
