8000手机监控客户端操作说明书

2017-03-27

26434

目录手机监控简易说明 . .......................................................................................

手机监控简易说明 . .......................................................................................................................... 1

1、手机监看要求 . .................................................................................................................... 1

2、注意事项 . ............................................................................................................................ 1

一 DVR 连接广域网两种方式 . ......................................................................................................... 3

1.1 DVR拨号与监听端口设置（适用DVR 单独拨号） ..................................................... 3

1.2 DVR 路由器映射与域名解析（适用DVR 接入公共网络） ...................................... 4

二诺基亚5800W 触控手机客户端操作说明 . .............................................................................. 8

2.1 塞班系统手机客户端安装 . .............................................................................................. 8

2.2 手机客户端连接DVR 设置与各功能键说明 . .................................................................. 9

三 IPhoneMC1312P手机客户端操作说明 . ................................................................................. 12

3.1 IPhone手机客户端安装 . ............................................................................................... 12

3.2 手机客户端服务器IP 设置与界面操作说明 ............................................................... 15

四多普达HTCS900（操作系统Windows mobile）操作说明 ................................................... 17

4.1 多普达HTCS900手机客户端安装 . ................................................................................ 17

4.2 手机客户端服务器IP 设置与界面操作说明 ............................................................... 19

五黑莓9700手机客户端说明 . .................................................................................................... 22

5.1黑莓9700手机客户端安装 . ............................................................................................ 22

5.2手机客户端登录DVR 设置 ............................................................................................ 24

手机监控简易说明

1、手机监看要求

1.1手机和DVR 都必须接入因特网

a:手机可通过GPRS,WIFI,3G 网络三种方式上网，具体手机设置可咨询电信或联通客服 b:DVR可通过路由映射或直接拨号两种方式上网

1.2 DVR 需设置的选项

a:主菜单->网络设置->平台服务器->华科手机平台->加载->监听端口 (默认15966，可任意设置1-65535), 视频通道默认不是选中需要选中，这个界面只需设置这2个项，其他的如用户名，密码，服务器地址，服务器端口等无需设置，设置好后点连接即可，不用管有没有登录上(详细见1.1.2中的图3) 。

b:主菜单->录像设置->网络码流->建议码率调为100K, 帧率调为8，如下图。

1.3 检验DVR 是否设置连接外网成功的标准

a:这里所说的路由映射只是相对于上述手机的监听端口而言（与网络设置里面的8101、81等端口无关），如设置了监听端口为6005，只需在路由器里映射6005出去即可 b:映射完成后，可在PC 端运行cmd, 然后输入如

，

183.15.233.11为DVR 广域网ip ，6005为设置的监听端口，点确定能够进入系统没有显示“正在连接”状态即代表映射成功

1.4手机安装相应的手机客户端软件后（除iphone 手机客户端外其他系统手机客户端出货光盘里面有提供），进行简单设置即可监看图像（具体见下面手机客户端操作说明）

2、注意事项

2.1已支持的手机操作系统：

已测试手机型号：（symbian ，windows mobile，Mac OS）

诺基亚E71 （symbian 操作系统）

诺基亚5230（symbian 操作系统）

诺基亚5800W （symbian 操作系统）

多普达HTCS900 （windows mobile操作系统）

iphoneMC1312P (Mac OS操作系统)

2.2 symbian系统，IPhone 系统与windows mobile系统手机客户端

文档版本02(2010-11-3) 汉邦高科技术有限公司 1

2.3 2. 4手机监控支持单画面预览，支持云台控制

文档版本02(2010-11-3) 汉邦高科技术有限公司 2

一 DVR 连接广域网两种方式

1.1 DVR拨号与监听端口设置（适用DVR 单独拨号）

1.1.1 DVR拨号

a) 正确输入拨号用户名与密码，拨号成功, 得到动态IP 地址。如下图图

图1

1.1.2 DVR上华科手机平台设置界面设置监听端口。

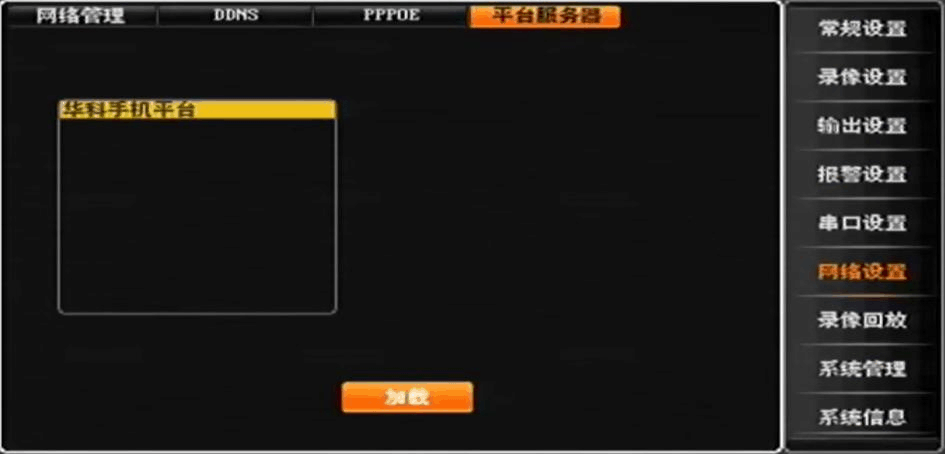

a) 进入DVR 主菜单→网络设置→服务器设备→华科手机平台(如下图图2). 选中华科手机平台后, 点击”加载”按钮, 进入监听端口配置界面(如图3)

图2

b) 进入到华科手机平台配置界面, 第一步设置”监听端口” 默认15966 (设置范围1-65535), 第二步选择手机客户端需要控制的视频通道, 如下图. 暂时不支持音频. 设置好此两项后, 点击连接, 保存设置. 如下图图3

文档版本02(2010-11-3) 汉邦高科技术有限公司 3

图3

提示：DVR 拨号成功，设置好监听端口与视频通道后，就可以在手机客户端上设置成功。如后面操作说明中，进入手机客户端“设置”界面。输入的IP 地址与监听端口号。详细请见下面的说明文档。

1.2 DVR 路由器映射与域名解析（适用DVR 接入公共网络）

1.2.1 设置DVR 上的静态IP 地址。

下图图4中红色框内是DVR 静态IP 地址。此IP 地址用于在路由器中映射。

图4

1.2.2 DVR上华科手机平台设置界面设置监听端口。

a) 进入DVR 主菜单→网络设置→服务器设备→华科手机平台. 选中华科手机平台后, 点击”加载”按钮, 进入监听端口配置界面(如图5)

文档版本02(2010-11-3) 汉邦高科技术有限公司 4

图5

b) 进入到华科手机平台配置界面, 第一步设置”监听端口” 默认15966 (设置范围1-65535), 第二步选择手机客户端需要控制的视频通道, 如下图. 暂时不支持音频. 设置好此两项后, 点击连接, 保存设置.

图6

1.2.3在路由器上映射出DVR 上静态IP 与监听端口

a) ”1”进入路由器设置界面中点击转发规则->虚拟服务器。进入端口映射界面。如下图图7.

文档版本02(2010-11-3) 汉邦高科技术有限公司

图7

b) 点击图7中”2”进入图8，把DVR 上的静态IP 与监听端口设置进去(如下图图8) ，点击保存。添加成功后如图7中的编号3. 这样就映射成功。

图8

C) 映射完成，测试是否映射成功，方法如下：在PC 运行cmd, 输入“telnet 路由器广域网ip DVR 监听端口”(如telnet 134.122.181.71 6005) 回车, 如成功就会进入系统, 不成功会提示连接失败。

路由器品牌：普联路由器型号：TL_R410

1.2.4域名解析

a) 目前中性LOGO 的DVR 只支持dyndns.com 与oray.net 两种域名解析。汉邦LOGO 的DVR 支dyndns.com ，oray.net 与hanbang.org.cn 三种域名解析。

b) 域名需要去相应网站申请账号。

hanbang.org.cn 域名申请网址(完全免费):http://ddns.hbgk.net/user/user.php?item=reg1

dyndns.com 域名申请网址(免费一个月):https://www.dyndns.com/account/services/hosts/add.html oray.net 域名申请网址(收费): http://www.oray.com/

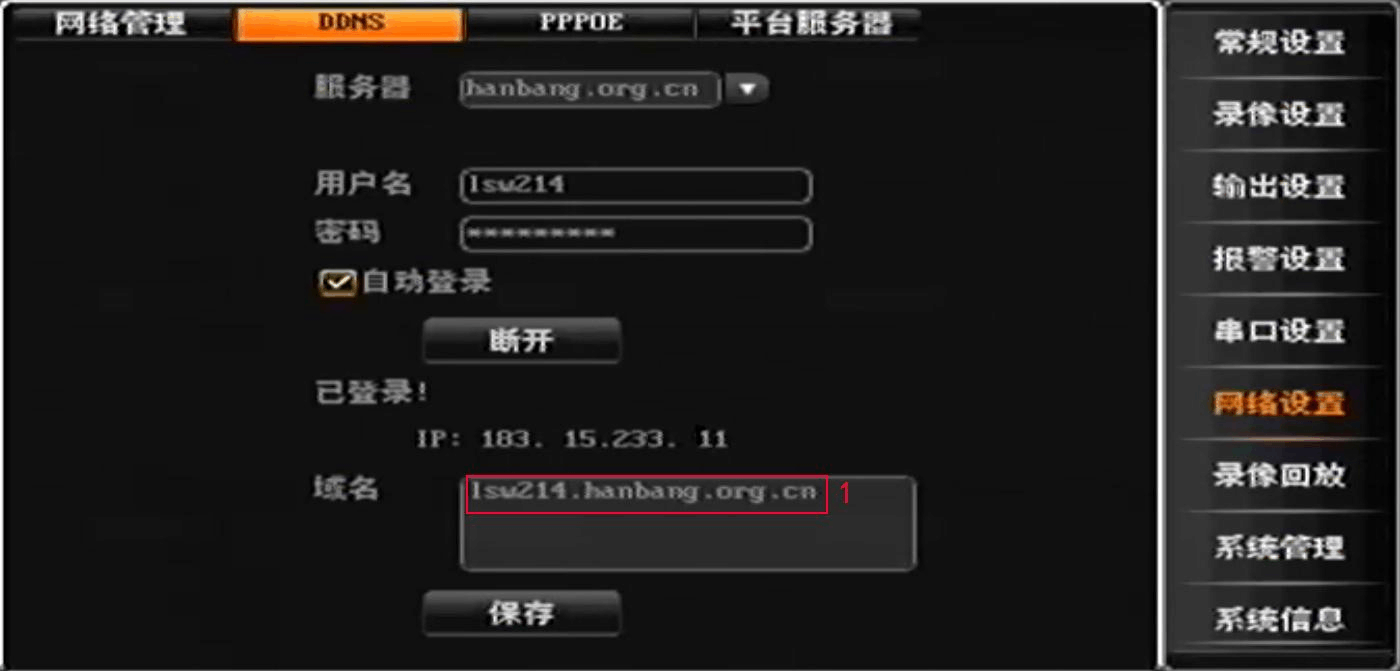

c) 选择需要解析的服务器，输入用户名与密码后，点击保存就可保存用户名与密码，再把自动登录打上勾，在断网后恢复网络或重启DVR 后，都会自动解析。解析成功后如下图图9文档版本02(2010-11-3) 汉邦高科技术有限公司

红框中解析后的域名。

图9

提示：

a) 在1.1中，就可以在手机客户端上输入拨号成功后的”动态IP 监听端口”登录DVR. 也可

以解析域名, 使用”域名监听端口”登录DVR 。

b) 在1.2中解析成功, 映射成功后. 就可以通过”域名端口号”登录DVR.

文档版本02(2010-11-3) 汉邦高科技术有限公司 7

二诺基亚5800W 触控手机客户端操作说明

2.1 塞班系统手机客户端安装

2.1.1安装手机客户端

拷贝名为MEye_5th.sisx的手机客户端在手机上。如左图图1，

点击此安装文件后进入下一步。

图1

进入图2界面后提示是否安装。点击“确认”进行安装。进入下

一步。

图2

2.1.2 手机客户端安装成功

提示安装成功。

文档版本02(2010-11-3) 汉邦高科技术有限公司 8

图3

完成后进入手机应用程序界面。看到红色框中的“手机监控”

图标“1”，打开进入手机监控软件界面。

图4

2.2 手机客户端连接DVR 设置与各功能键说明

2.2.1 手机客户端功能键说明

打开手机客户端软件，如左图。

a) “1”第一组通道。

b) “2”云台方向控制，上，下，左，右。

c) “3”Zoom &Zoom-

d) “4”Focus &Focus-

e) “5”Circle &Circle-

f) “6”开始&暂停

g) “7”开启全屏（只有在手机图像为横屏时才能全屏显示）

h) “8”抓拍。

i) “9”设置

j) “10”切换到下一组通道（每一组四个通道）

k) “11”退出。

图5

注：使用手机控制云台时，需要在DVR 设备上设置相关参数。云台参数设置请参考DVR 说明书。

2.2.2 手机客户端设置

2.2.2.1 使用DVR 拨号IP 登录DVR(适合DVR 单独拨号, 相应DVR 设置如1.1)

文档版本02(2010-11-3) 汉邦高科技术有限公司 9
