网络互联实习报告
=创净实业网络的设计与实现学 号：姓 名：班 级：课 程：指导老师：时 间： , ,目 录摘 要 .......
=
创净实业网络的设计与实现
学 号：
姓 名：
班 级：
课 程：
指导老师：
时 间：
, ,目 录
摘 要 ............................................................. 2
第一章 项目概况 ................................................... 3
1.1 背景及意义 .............................................. 3
1.2方案的主要特点与要求 ................................. 3
第二章 需求分析 ................................................... 4
2.1网络需求 ................................................ 4
2.2 设备需求 ................................................ 4
2.3 环境需求 ................................................ 4
第三章 网络设计与规划 ............................................. 5
3.1 网络拓扑图设计 .......................................... 5
3.2 网络设备选择 ............................................ 5
3.3 IP地址的规划 ........................................... 6
第四章 网络的连通设计与实现 ....................................... 7
4.2 配置服务器、站点、划分VLAN 过程 ......................... 8
4.2.1www 服务器的配置 .................................... 8
4.2.2FTP 服务器的配置 ................................... 10
4.2.3DNS 服务器的配置 ................................... 13
4.2.4划分VLAN ......................................... 17
4.2.5网络设备配置 ................................................. 18
第五章 综合布线的设计与实现 ...................................... 20
5.1 七大子系统的链接 ....................................... 20
5.2 综合布线所需要的材料 ................................... 20
第六章 测 试 ..................................................... 21
第七章 售后服务 .................................................. 22
第八章 总 结 ..................................................... 23
参考文献 .......................................................... 24
,创净实业有限公司局域网设计与实践方案
摘 要
方案可以通过网上进行信息处理能力。管理人员可方便地对行政事务、财务、资产等进行综合管理，同时可以实现各级管理层之间的信息数据交换，实现网上信息采集和处理的自动化，实现信息和设备资源的共享。
开放性：采用开放性的网络体系，以方便网络的升级、扩展和互联；同时在选择服务器、网络产品时，强调产品支持的网络协议的国际标准化。
可扩充性：从主干网络设备的选型及其模块、插槽个数、管理软件和网络整体结构，以及技术的开放性和对相关协议的支持等方面，来保证网络系统的可扩充性；
可管理性：利用图形化的管理界面和简洁的操作方式，合理地网络规划策略，提供强大的网络管理功能；使日常的维护和操作变得直观，便捷和高效。
安全性：内部网络之间、内部网络与外部公共网之间的互联，利用
VLAN/ELAN、防火墙等对访问进行控制，确保网络的安全。
投资保护：选用性能价格比高的网络设备和服务器；采用的网络架构和设备充分考虑到易升级换代，并且在升级时可以最大限度地保护原有的硬件设备和软件投资。方案从工作区子系统、水平子系统、管理子系统、设备间子系统等七大子系统方面详细介绍了综合布线系统的设计思路、产品选型及其结构特点，采用了成熟、先进、实用的技术，进行系统设计。
随着计算机和通信技术的飞速发展，网络应用已逐渐成为人们不可缺少的一种需求，而结构化布线是网络实现的基础，是现今和未来计算机网络和通信系统的有力支撑环境。所以，在设计综合布线系统的同时必需充分考虑所使用的网络
技术及其发展，避免硬件资源的冗余和浪费，以便充分发挥综合布线的优点。
,创净实业有限公司局域网设计与实践方案
第一章 项目概况
1.1 背景及意义
随着计算机及局域网络应用的不断深入，特别是各种计算机应用系统被相继应用在实际工作中，各企业、各单位同外界信息媒体之间的相互交换和共享的要求日益增加。需要使各单位相互间真正做到高效的信息交换、资源的共享，为各单位人员提供准确、可靠、快捷的各种生产数据和信息，充分发挥各单位现有的计算机设备的功能。为加强各公司内各分区的业务和技术联系，提高工作效率，实现资源共享，降低运作及管理成本, 公司有必要建立企业内部局域网。局域网要求建设基于TCP/IP协议和WWW 技术规范的企业内部非公开的信息管理和交换平台，该平台以WEB 为核心，集成WEB 、文件共享、信息资源管理等服务功能，实现公司员工在不同地域对内部网的访问。
1.2方案的主要特点与要求
1、尽可能选择成熟、标准化的技术和产品。，而且价格适中；
2、实用性原则设计、选择的系统应满足用户的要求。
3、灵活性原则做到信息口设备合理，可即插即用；
4、便于维护与升级
5. 具有良好的升级扩展能力。
6. 具有较高的可靠性和安全性。
7. 产品功能与实际应用需求相匹配。
8、易管理原则便于管理，有统一标识，方便配线、跳线。
, ,创净实业有限公司局域网设计与实践方案
第二章 需求分析
作为信息传输基础的综合布线系统，其设计的重点是：以中心机房为核心，将各办公室模块使用超五类铜缆直接与机房联接，使系统具备稳定可靠、高速率、标准、开放、灵活、适用、可扩展的性能特点，从而满足办公区不同形式的应用要求。
2.1网络需求 建立一套投资合理、高效、先进的开放型综合布线系统；一个高速安全可靠的局域网络，充分利用计算机网络、终端及专业设备，以实现符合专业级的控制、检测、管理及办公自动化等要求。满足语音、数据、图象、多媒体信息大容量、高速传输的要求；可靠性和安全性作为布线系统设计的重要原则；
2.2 设备需求
选择的产品要技术领先期长、产品丰富，价格适中；具有大容量、高速率，能适应多媒体应用需求，及将来发展的应用。适应不断扩充的工作、业务需求。能在选择的系统产品要具备较好的可靠性和抗干扰性；
除去固定于建筑物内的线缆外，其余所有的接插件都应是模块化的标准件，以方便将来有更大的发展时很容易地将设备扩展进去。
2.3 环境需求 以Windows2000为网络操作系统，对现有服务器全面升级，并使用较为完善的办公软件、通讯软件、业务专业软件及智能化的网管系统。
保证现有城域宽带网接入的可靠性、安全性、连续性，建设因特网服务器，不断丰富服务器内容，扩大南通环保的对外宣传。根据网络管理需求进行虚网划分，全面提高网络传输效率和安全性，有效的保证要害部门的数据安全。
, ,创净实业有限公司局域网设计与实践方案
第三章 网络设计与规划
3.1 网络拓扑图设计
创净公司的拓扑图设计分为三层，应遵循核心层，汇聚层，接入层的设计原则。使用三台服务器连接到一台三层交换机，再接入两台曙光交换机。本拓扑图围绕核心层，汇聚层，接入层展开，核心设备为3560三层交换机，下属汇聚层采用2950二层交换机，接入层采用
2950-24二层交换机。
图3-1 网络拓扑图

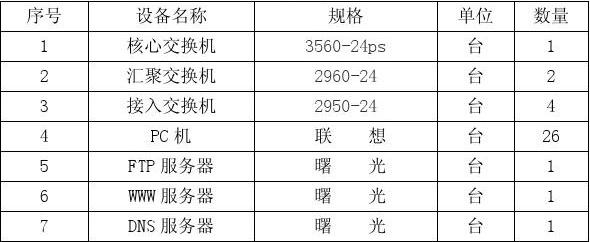

3.2 网络设备选择
该公司客户端办公电脑20台左右，运用了一个核心交换机连接，WEB 服务器，DNS 服务器，FTP 服务器等；根据用户的需求，公司选用了一台核心交换机，一台汇聚交换机和一台接入交换机，以及联想PC 机，选用品质优秀的设备。便于用户建立一个统一、高度灵活的交换系统。
,创净实业有限公司局域网设计与实践方案
3.3 IP地址的规划
本公司分为四个部门，分别是人事部、财务部、销售部、客服部，每个部门需要的PC 台数范围在5-10台。各部门不能相互通信。
所以IP 划分如下表格所示：
