网络管理员竞赛总复习8(含答案)
试题一阅读以下说明，回答问题1至问题6，将解答填入答题纸对应的解答栏内。【说明】某公司总部服务器1的操作系统为Windows Server 2003，需安装虚拟专用网（VPN ）服务，通过Intern
试题一
阅读以下说明，回答问题1至问题6，将解答填入答题纸对应的解答栏内。
【说明】
某公司总部服务器1的操作系统为Windows Server 2003，需安装虚拟专用网（VPN ）服务，通过Internet 与子公司实现安全通信，其网络拓扑结构和相关参数如图2-1所示。
【问题1】
在Windows Server 2003的“路由和远程访问”中提供两种隧道协议来实现VPN 服务：
（1）________和L2TP ，L2TP 协议将数据封装在（2）________协议帧中进行传输。
【问题2】
在服务器1中，利用Windows Server 2003的管理工具打开“路由和远程访问”，在所列出的本地服务器上选择“配置并启用路由和远程访问”，然后选择配置“远程访问（拨号或VPN ）”服务，在图2-2所示的界面中，“网络接口”应选择（3）__________。
A ．连接1 B ．连接
2
【问题3】
为了加强远程访问管理，新建一条名为“SubInc ”的访问控制策略，允许来自子公司服务器2的VPN 访问。在图2-3所示的配置界面中，应将“属性类型（A ）”的名称为（4）
,________的值设置为“Layer Two Tunneling Protocol”，名称为（5）_______的值设置为“Virtual (VPN)”。
编辑SubInc 策略的配置文件，添加“入站IP 筛选器”，在如图2-4所示的配置界面中，IP 地址应填为（6）________ ，子网掩码应填为（7）________。
【问题4】

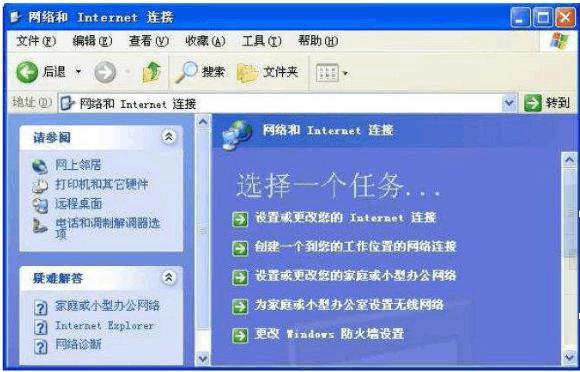

子公司PC1安装Windows XP 操作系统，打开“网络和Internet 连接”。若要建立与公司总部服务器的VPN 连接，在如图2-5所示的窗口中应该选择（8）________，在图2-6所示的配置界面中填写（9）________。
,（8） A ．设置或更改您的Internet 连接 B ．创建一个到您的工作位置的网络连接
C ．设置或更改您的家庭或小型办公网络 D ．为家庭或小型办公室设置无
图
2-5
【问题5】
用户建立的VPN 连接xd2的属性如图2-7所示，启动该VPN 连接时是否需要输入用户名和密码？为什么？
答：
,
【问题6】
图2-8所示的配置窗口中所列协议“不加密的密码（PAP ）”和“质询握手身份验证协议（CHAP ）”有何区别？
答：
试题二
阅读以下说明，回答问题1至问题3，将解答填入答题纸对应的解答栏内。
【说明】
某单位采用双出口网络，其网络拓扑结构如图5-1所示
该单位根据实际需要，配置网络出口实现如下功能：
1．单位网内用户访问IP 地址158.124.0.0/15和158.153.208.0/20时，出口经ISP2；
,2．单位网内用户访问其他IP 地址时，出口经ISP1；
3．服务器通过ISP2线路为外部提供服务。
【问题1】
在该单位的三层交换机S1上，根据上述要求完成静态路由配置。
ip route （1）__________ （设置默认路由）
ip route 158.124.0.0（2）__________ （3）__________ （设置静态路由） ip route 158.153.208.0（4）__________ （5）__________ （设置静态路由）
【问题2】
1．根据上述要求，在三层交换机S1上配置了两组ACL ，请根据题目要求完成以下配置。
access -list 10 permit ip host 10.10.30.1 any
access -list 10 permit ip host（6）__________ any
access -list 12 permit ip any 158.124.0.0 （7）__________
access -list 12 permit ip any 158.153.208.0 （8）__________
access -list 12 deny ip any any
2．完成以下策略路由的配置。
route-map test permit 10
（9）__________ ip address 10
（10）__________ ip next-hop （11）__________
【问题3】
以下是路由器R1的部分配置。请完成配置命令。
R1(config)#interface fastethernet0/0
R1(config-if)#ip address（12）__________ （13）__________
R1(config-if)ip nat inside
„„
R1(config)#interface fastethernet0/1
R1(config-if)#ip address （14）__________ （15）___________
R1(config-if)ip nat outside
试题三
阅读以下说明，回答问题1至问题5，将解答填入答题纸对应的解答栏内。
【说明】
网络拓扑结构如图2-1所示。
,
【问题1】
网络A 的WWW 服务器上建立了一个Web 站点，对应的域名是www.abc.edu 。DNS 服务器1上安装Windows Server 2003操作系统并启用DNS 服务。为了解析WWW 服务器的域名，在图2-2所示的对话框中，新建一个区域的名称是（1）__________；在图2-3所示的对话框中，添加的对应主机“名称”为（2）__________。
【问题2】（3分）
在DNS 系统中反向查询（Reverse Query）的功能是（3）__________ 。为了实现网络A 中WWW 服务器的反向查询，在图2-4和2-5中进行配置，其中网络ID 应填写为（4）__________，主机名应填写为（5）__________。
【问题3】
DNS 服务器1负责本网络区域的域名解析。对于非本网络的域名，可以通过设置“转发器”，将自己无法解析的名称转到网络C 中的DNS 服务器2进行解析。设置步骤：首先在“DNS 管理器”中选中DNS 服务器，单击鼠标右键，选择“属性”对话框中的“转发器”选项卡，在弹出的如图2-6所示的对话框中应如何配置？
,
答：
【问题4】
网络C 的Windows Server 2003服务器上配置了DNS 服务，在该服务器上两次使用nslookup www.sohu.com 命令得到的结果如图2-7所示。由结果可知，该DNS 服务器（6）__________。
A ．启用了循环功能 B．停用了循环功能
C ．停用了递归功能 D．启用了递归功能
图2-7
【问题5】
在网络B 中，除PC5计算机以外，其它的计算机都能访问网络A 的WWW 服务器，而PC5计算机与网络B 内部的其它PC 机器都是连通的。分别在PC5和PC6上执行命令ipconfig ，结果信息如图2-8和图2-9所示：
,
请问PC5的故障原因是什么？如何解决？
答：
试题四：
阅读以下说明，回答问题1至问题4，将解答填入答题纸对应的解答栏内。
【说明】
某学校欲构建校园网，根据实际情况，计划在校园总部采用有线网络和无线网络相结合的接入方式，校园分部通过Internet 采用VPN 技术与校园总部互联，该校园网的网络拓扑结构如图1-1所示。
【问题1】
从网络拓扑图中可以看出该校园网采用了分层设计结构，回答以下问题： 1、交换机按照所处的层次和完成的功能分为三种类型：核心交换机、汇聚交换机和接入交换机。下表是学校采购的三种交换机，请根据交换机的技术指标确定交换机的类型。在答题纸对应的解答栏内填写表
,
（1）___________ （2）__________ （3）__________
2、该校园网根据需求使用ACL 实现各个单位之间的访问控制，在能够实现预定功能的前提下，应将ACL 交给（4）___________ 交换机实现，原因是（5）___________。
（4）A ．核心层 B ．汇聚层 C ．接入层
（5）A ．核心层提供高速数据转发 B ．汇聚层提供访问控制功能
C ．接入层连接用户设备
【问题2】
该校园网的部分区域采用了无线网络，请根据无线网络的技术原理回答以下问题：
1、校园网在部署无线网络时，采用了符合802.11g 标准的无线网络设备，该校园网无线网络部分的最大数据速率为（6）___________。
（6）A ．54Mb/s B ．108 Mb/s C ．11 Mb/s D ．33 Mb/s
2、在学校学术报告厅内部署了多个无线AP ，为了防止信号覆盖形成的干扰，应调整无线AP 的（7）___________。
（7）A ．SSID B ．频道 C ．工作模式 D ．发射功率
【问题3】
如果校园本部和校园分部之间需要实现教学资源互访、办公自动化、财务系统互联等多种业务，该校园网应该选择（8）___________VPN模式。
（8）A ．IPSec B ．SSL
【问题4】
该校园网本部利用Windows 2003建立VPN 服务器，接受远程VPN 访问，默认情况下，
（9）___________接入到VPN 服务器上。
（9）A ．拒绝任何用户 B ．允许任何用户
C ．除了GUEST 用户，允许任何用户 D ．除了管理用户，拒绝任何用户
试题五
下图是采用DNS 将主机名解析成一个IP 地址过程的流程图。请选择恰当的内容填写在
（4）、（5）、（6）空白处。
