D9004/D9008/D9216硬盘录像机网络设置详细步骤

硬盘录像机网络设置

一．点击电脑左下方的→→→输入：ipconfig /all（这一步主要是通过电脑获取网络参数，为接下来硬盘录像机网络设置提供网络参数）

注释：

IP Address （IP 地址）： 192.168.1. 8 ←这个IP 地址是电脑的IP 地址，录像机IP 请设为

192.168.1.XXX （XXX 取值范围2~254，但不能设置为

8，否则录像机IP 会和电脑IP 冲突，导致硬盘录像机无

法网络远程登录）。在这里我们硬盘录像机的IP 地址是

用：192.168.1.100（硬盘录像机出厂默认设置）

Subnet Mask（子网掩码）：255.255.255.0 ←录像机的子网掩码和这个设置一样。

Default Gateway（网关）： 192.168.1.1 ←录像机的网关和这个参数一样。

DNS Servers（DNS ）： 202.96.128.68 ←录像机的DNS 和这个参数一样。

202.96.128.166 ←这个是备用DNS 可以设也可以不设。

有时候这里的DNS 不是正确的。如不确定，请通过IE 浏览器输入网关，

登进路由器，在运行状态里进行查看正确的DNS 。

二．打开硬盘录像机，进入“主菜单”——>“网络设置”。选取联网方式，一般都选择手动配置。客户端端口号（也称媒体端口号）和WEB 端口号可以根据自己需求进行设置，这里设置是9000和80。IP 地址、子网掩码、网关和DNS 根据硬盘录像机所在局域网实际情况进行设置。（具体设置请参考第一步骤）设置好后点击确定。

注释联网方式：

1． 采用手动配置方式（因稳定性和调试方便的原因，推荐采用这种方式），需要网络营运商配的

猫支持共享拨号上网（一般都支持共享拨号上网），如果配的猫不支持共享上网，可自行购买一个带路由功能的MODEM 接在猫下边，再接硬盘录像机。

2．

3．

采用PPPOE 方式，需要输入网络营运商提供宽带的账号和密码。采用这种方式连接网络需要点时间，连接时候请稍微等待一下。 采用DHCP 方式，也就是自动获取局域网IP ，如果自动获取的ＩＰ改变了，请及时去路由器里的虚拟服务器把IP 也更新一下。

硬盘录像机动态域名设置

三．点击DDNS 设置，启用DDNS ，服务器地址选择3322，然后将之前在www.3322.org 申请的动态域名、用户名和密码分别输入。【具体动态域名申请请参考《域名注册详细步骤》】 主机名：testrraysharp.3322.org (之前去www.3322.org 新建的动态域名)

用户名：testrraysharp (之前去www.3322.org 申请账号的用户名)

密 码：670632 (之前去www.3322.org 申请账号的密码

)

四．设置好后点确定进行保存，退出所有菜单界面，会提示重启硬盘录像机使设置生效。

硬盘录像机端口映射设置

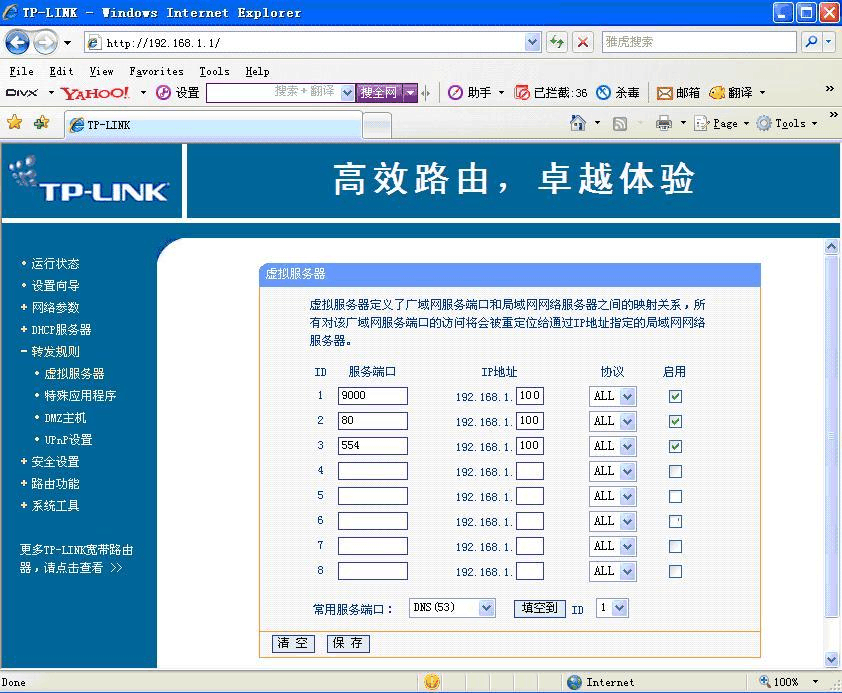

五．在IE 浏览器输入网关http://192.168.1.1，进去后选择“转发规则”——> “虚拟服务器”，在“虚拟服务器”里把硬盘录像机的端口号映射到硬盘录像机的IP 上（见下图）。点击保存，这样端口映射就完成了。

注释：服务器端口号就是硬盘录像机上的端口号，像D9004/D9008/D9216都有三个端口号，分别为媒体端口号、web 端口号和手机端口号。这些端口号都可以根据自己需要进行设置，建议端口设置范围为：80或1024到65535。

硬盘录像机网络调试（适用于联网方式采用手动配置）

六．先把硬盘录像机通过网线接入局域网，打开局域网里的一台电脑，并在左下方的“开始” “运行”里输入：ping 硬盘录像机的IP –t 。如下图所示：

如果能ping 通硬盘录像机的IP ，说明内网连接成功。如下图所示：

如果ping 不通硬盘录像机的IP ，说明内网连接失败。如下图所示：

内网连接失败请按照以下方法进行排除：

1. 检查网线的好坏，并且是否接入硬盘录像机与局域网。

2. 第1步确定无误后，请检查硬盘录像机里的网络设置参数的正确性，确定网络参数设置

无误后是否有保存参数，并且重启硬盘录像机。（设置好网络参数后必须保存和重启硬盘录像机才能生效）

3．如果还是无法连接，请更改硬盘录像机的IP 和端口号，保存重启，再进行测试。

七．IE 浏览器登录

内网访问http://192.168.1.100:80

外网访问http://testrraysharp.3322.org:80

进入登录界面后，密码不用填，然后登录。

客户端软件登陆

内网在IP 地址输入：192.168.1.100

外网在IP 地址输入：testrraysharp.3322.org （这里请填写自己申请的希网动态域名） 媒体端口号输入：9000 （这里填自己硬盘录像机上边的端口号）
