1. 简述

1.1. 背景

其前身为微软的服务器群集并对之做相应的改进，解决企业服务器部署过程中的单点故障，的冗余实现的。

1.2. 工作原理

故障转移群集必须基于域的管理模式部署，以“心跳机制”来监视各个节点的健康状况；备用服务器以心跳信号来确定活动服务器是否正常，要让备用服务器变成活动服务器，它必须确定活动服务器不再正常工作。

1.3. 工作状态不难想象出它的工作状态，但由于具体应用环境的不同，1. 定期同步：在这种模式定期更新与触发更新的优点在于资源开销少，2. 触发更新：但次模式下资源开销：此模式下群集服务器同时在共享存储设备上记录状态，当

WinServer2012R2故障转移群集上海互软：Helte

2. 环境介绍；网络配置及拓扑设计

2.1. 环境介绍

此次试验环境包括4台设备：2台Oracle 供所需存储；1台域控制器用于提供域环境。Starwind 软件来实现的, 此次实验我们分别搭建Oracle Oracle 实例的故障转移群集。

每个节点服务器配置3块网卡，分别连接域网络、heart 线、iSCSI 存储网络。

域网络：节点服务器有一块网卡连接到此网络，客户也通过此网络来连接节点服务器。 Heart 线：节点服务器之间需要随时监听对方的状态，以得知对方是否故障或重新恢复。为了避免受到其他网络流量的干扰，建议节点之间通过专用网络进行通信。 iSCSI 网络：

节点服务器各有一块网卡连接到iSCSI 网络，并且通过此网络来连接目标服务器和访问存储设备内的文件。

为了更好的实现高可用性，也可以在节点和客户端之间，节点和目标服务器之间采用适当的故障恢复措施。节点和客户端之间，可以在节点上配置两块网卡来连接两个网络，通过这两个网络都可以跟客户端通信，也就是相当于有两个public ，或者是采用具有teaming 功能的网卡，在计算机内配置多块网卡，通过驱动程序变动一块虚拟网卡，外部计算机就认为只有一块网卡，但heart 网络不要使用 teaming功能的网卡，以免因为延迟问题而影响到节点之间通信的实时性。iSCSI 也不支持此功能的网卡。

WinServer2012R2故障转移群集上海互软：Helte

此环境搭建共需要四台服务器，考虑到系统兼容性的问题此次试验四台服务器统一采用WinServer2012R2OS 。

2.2. 网络配置及拓扑设计

一下是此次试验的网络拓扑及IP 地址规划：

所以在我们再次实施部署只需要将当前服务器状态添

WinServer2012R2故障转移群集上海互软：Helte

图一

恢复到初次启动的快照后，

我们开始域控制器的部署，已经WIN R键>servermanager调用服务器管理器如图2：

在弹出的对话框中点击管理选择添加角色和功能；安装类型对话框配置默认点击下一步；服务器选择对话框配置默认点击下一步；服务器角色对话框中勾选Active Directory域服务如图3，

WinServer2012R2故障转移群集上海互软：Helte

图

点击下一步；功能对话框配置默认点击下一步；直到安装。在等待安装完成这段时间，我们可以关闭当前的对话框；使安装程序后台运行这是2012R2做的改进；如图4

图4

当然这里只是将域控制器的能能模块安装完毕了，下面我们需要将当前服务器提升为域控制器；点击带有黄色警告标示的通知选择将此服务器提升为域控制器；在部署配置对话框中选择添加新林并键入根域名：DCLab.com 如图5；

WinServer2012R2故障转移群集上海互软：Helte

图

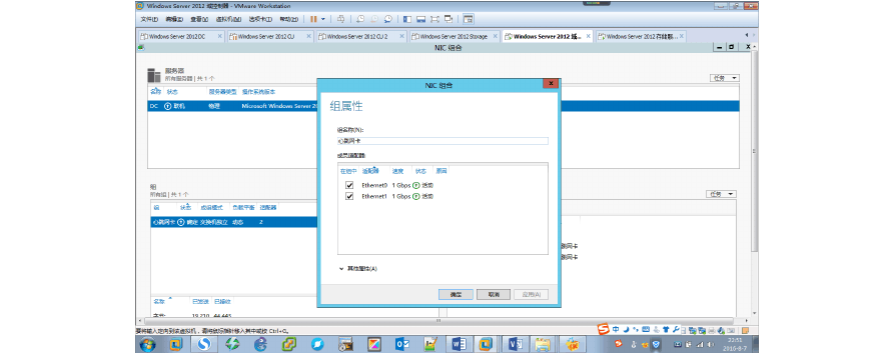

点击下一步；在域控制器选项中键入DSRM 密码点击下一步；DNS 选项对话框配置默认；其他选项配置默认；直到安装。此时域控制器功能配置完成。由于模拟环境无法模拟交换机，所以我们还需要还需要配置添加一块网络适配器；并将两个适配器添加NICTeaming 。首先我们打开服务器管理器点击本地服务器；在属性模块中选择NIC 组合；在弹出的NIC 组合对话框中组模块中点击任务选择新建组；并在弹出的新建组对话框中将相应的网卡添加到组中，并为该组命名为心跳网卡如图6：

WinServer2012R2故障转移群集上海互软：Helte

图6

最后我们还需要为心跳网卡配置IP 及DNS 信息；此时我们的DC 服务器配置完毕。当然我们可以在此时建立新的快照，方便以后恢复配置。

3.2. Oracle 数据库服务器的搭建

这次实验部署Oracle 数据库服务器我们选择的是官方的Oracle11g 发行版；下载并解压完毕后；我们找到database 文件夹下的Setup 可执行文件并双机执行；在弹出的配置安全更新对话框中我们输入电子邮件地址及密码如图7；

图

我们选择创建和配置数据库；点击下一步；在（因为桌面类无法满足我们此次试验需求：无法网络访问，；点击下一步；在弹出的安装类型对话框中我们；点点击下一步；数据库标识符对话框我们将全局数CU1；点击下一步；配置选项对话框默认配置；点击下一步；管理选项点击下一步；数据库存储对话框配置默认；点击下一步；备份和恢复对话框我们点击下一步；方案口令对话框我们选择对所有用户使用相同口令并设置口令；点击下一步；直到完成。

搭建完成后我们将服务器名改为CU1与CU2，然后加域（加域过程此处不再赘述）

WinServer2012R2故障转移群集上海互软：Helte

3.3. 存储服务器的搭建

此次存储服务器的环境搭建，我们需要将存储服务器的两块网卡通过NIC 进行绑定，以此来模拟链接交换机，虚拟磁盘是通过StarWind 这款软件来实现的，这里省略掉了软件的安装过程，软件安装完毕后，我们双机执行，在弹出的页面中右击StarWind server选择addhost 如图8；

图

；完成后我们发现在StarWind serverstorageserver ，我们右击Connect ，此时会弹出登starwind ），我们登录成功后，在我们主机名下方会出现targets ；此时会出现add targets wizard，第一个对话框让我们为新的Lun Lun 卷别名设置为：quorum 选择Basic Virtual ；点击下一步，Creater new virtual disk；点击下600Mb ，并命名为My ComputerCquorum.img如图9

WinServer2012R2故障转移群集上海互软：Helte

图

图quorum 卷已经出现在targets 下了，我们用相同的方式创建share 卷2Gb 。如图11
