DVR设置
1. 概述1.1 目标本文档描述了：1. 如何在ADSL （PPPOE ）拨号的网络环境下，对DVR 以及路由器进行设置，实现通过公网访问设备。2. 如何设置邮件服务，实现告警时发送email
1. 概述
1.1 目标
本文档描述了：
1. 如何在ADSL （PPPOE ）拨号的网络环境下，对DVR 以及路由器进行设置，实现通过公网访问设备。
2. 如何设置邮件服务，实现告警时发送email 通知指定的责任人
以下操作以TP-LINK 的TL-490T 路由器为例，其他品牌的路由器操作也类似
本文档的读者主要是技术支持，客服以及客户。
1.2 范围
本文档描述了
1. 设置实现在公网访问设置硬盘录像机
2. EMAIL 设置
3. 手机监控的使用
1.3 术语表
DDNS （Dynamic Domain Name Server）：动态域名服务
DNS （Domain Name Server）：域名服务器
ADSL(Asymmetrical Digital Subscriber Loop)：非对称数字用户环线
DVR （Disk Video Record）：硬盘录像机
2. 简单外网访问设置
本功能可以在不需要申请复杂的动态DDNS 域名也无需在路由器设置端口映射或者DMZ 主机，通过自动获取的域名即可在公网访问设备。
注：使用本功能时，如果设备挂在路由器下面，请确保路由器的UPnP 功能处于启用状态。
2.1 启用UPNP
UPNP 设置在路由器“转发规则”-〉“UPNP
设置”，启用该服务，如图：
,3. 高级外网访问设置
如果您的设备在工厂，而您想在家里访问设备，对设备进行远程监视，则需要进行外网访问设置。
设置的一般步骤为：
1） 设置设备的IP 地址以及DNS 服务器。
2） 在路由器上设置端口映射
3） 申请域名，因为拨号情况下，IP 地址是动态分配的，会经常变化，这时您就需要一个域名与您的设备IP 进行绑定，
无论IP 怎么变化，只要通过您申请的域名就可以访问设备
4） 设置申请的域名，这个有2种方式，一种将您申请的域名设置到设备，由设备与域名服务器进行IP 地址更新 另外一种将您申请的域名设置到路由器，由路由器与域名服务器进行IP 地址更新
3.1设备IP 地址以及DNS 服务器设置
设备的IP 地址设置有2种方式：手动指定IP 和动态获取IP （DHCP ），动态获取IP 需要路由器支持DHCP 服务
3.1.1手动设置IP
从DVR 的“主菜单”-〉“系统设置”-〉“网络设置”，进入网络设置界面，如图
IP 地址设置成和路由器在同一个局域网内，子网掩码，默认网关设置成和路由器一样，首选DNS ，备选DNS 为您的网络服务商所提供，在路由器的“网络运行状态”中可以看到
首选DNS 为：221.12.1.227 备用DNS 为：221.12.33.227
,3.1.2自动获取IP （DHCP ）

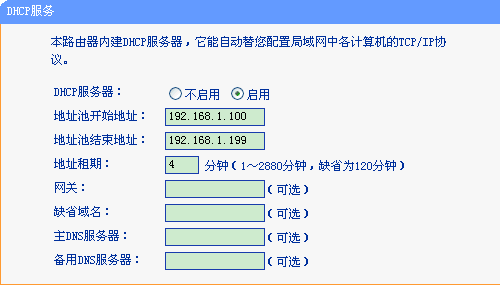

设备支持IP 自动获取，首先需要在路由器上启用DHCP 服务，如图，地址池开始地址和地址池结束地址可以自行设置，一般默认即可。
然后，从DVR 的“主菜单”-〉“系统设置”-〉“网络设置”，进入网络设置界面，
启用“自动获取IP 地址”，保存，如果成功获取IP(一般保存后，10秒内就可以获取到IP 地址) ，在IP 地址中会显示所获取的IP 地址，该地址应该是在路由器的地址池开始地址和地址池结束地址之间（不推荐自动获取），如图
3.3路由器端口映射
当设备在局域网内时，为了在公网上能够直接访问设备，进行图像监视，需要在路由器上对设备进行映射
如果局域网内只有1台设备，需要在公网上访问，可以直接设置为DMZ 主机，如果有多台设备要在公网访问，则需要使用虚拟服务器进行端口映射。以下2种方式可以根据需要自行选择一种设置即可，具体操作如下
3.2.1一台设备路由器映射
举例说明，在局域网内有一台网络硬盘录像机，其IP 地址为10.6.0.114 (IP 地址设置见“设备IP 地址以及DNS 服务器设置”) 。
,登录路由器，进入 “转发规则”-〉“DMZ 主机”，如图
启用DMZ 主机，其中DMZ 主机IP 地址为硬盘录像机的IP 地址。设置完成后，使用路由器拨号成功后获得的公网IP 地址，在路由器的“运行状态”中可以看到
通过IE 浏览器访问设备：http://124.90.159.61，能够访问说明设置成功。（124.90.159.61为路由器拨号成功后获取的公网IP 地址）
3.2.2多台设备路由器映射
当局域网内有多台网络硬盘录像机都需要能够在公网访问，监视图像时，需要使用路由器的虚拟服务器进行端口映射。 举例说明：
假设局域网内有3台设备A ，B ，C 。其IP 地址，HTTP 端口，TCP 端口设置如下
A 设备：IP 地址：10.6.0.10, HTTP端口：8080，TCP 端口：34570
B 设备：IP 地址：10.6.0.11, HTTP端口：8081，TCP 端口：34571
C 设备：IP 地址：10.6.0.12, HTTP端口：8082，TCP 端口：34572
如图，为A 设备的设置
注：修改HTTP 端口，TCP 端口后要重启设备才能生效。
,设置好设备后登录路由器，在“转发规则”-〉“虚拟服务器”中，设置将设备的端口号与IP 对应，如图
注意需要启用才生效
可以在IE 浏览器输入：
其中124.90.159.61为路由器拨号成功后获取的公网IP 地址
3.3动态域名解析（DDNS ）
通过ADSL 拨号，获得的公网IP 地址经常会改变，DDNS 可以将获取的IP 地址和域名进行绑定，访问设备时只需要输入域名而不用知道拨号获得的IP 地址，极大方便用户在公网上对设备进行访问。
实现域名和公网IP 地址绑定有2种方式：1. 使用路由器支持的DDNS 2. 使用设备支持的DDNS 服务
以上2种方式可以任选一种，推荐使用设备支持的DDNS 服务。
目前国内常用的DDNS 有：希网（cn99/3322）, 88IP, 花生壳（oray ）。不同的路由器厂家支持的DDNS 服务商也不一样，具体见路由器的“动态DNS ”，我所用的这款TP-LINK 路由器支持花生壳DDNS ，硬盘录像机自身目前国内支持希网和花生壳。
3.3.1路由器DDNS 设置
以花生壳DDNS 为例，登录路由器进入“动态DNS ”，设置用户名和密码，若没有注册用户名可以去花生壳的官方网站上注册：
,
成功后，可以使用域名信息中的域名来访问设备（确认路由器映射已经设置，路由器映射设置见路由器映射）
3.3.2设备DDNS 设置
目前设置支持希网（CN99）和花生壳的DDNS 服务，您可以任一选择一种进行设置。下面分别介绍这2种DDNS 服务设置
3.3.2.1 希网DDNS 设置
1．申请DDNS 帐号
如果已经有3322的帐号可以跳过此章节。
访问http://www.3322.org网站，在网站的主页上选择“注册”
输入你的注册用户名，真实姓名，身份证号，电话和
注册成功后，需要登录你的email 邮箱，确认注册信件后，帐号才能正常使用。确认注册信件后，使用刚刚申请的帐号，登录
选择“管理域名”，点击“新建”
输入您要申请的域名（我设置的域名为ddnstest1.3322.org ，你可以根据自己的需要设置）。
确认，成功后，重新点击“域名管理”，在左上角将会出现您刚刚申请的域名
2．设置DDNS 帐号
打开设备的菜单，“主菜单”-〉“系统设置”-〉“网络服务”-〉“DDNS 设置”，在DDNS 类型中选择“CN99”如图：
本机域名：为您所注册的动态域名
用户名：您在希网所注册的用户名
密码：您在希网所注册的用户名的密码
，
设置好后，可以使用ping ddnstest1.3322.org，检验设置是否成功，如果ping 成功返回, 表明设置成功
之后就可以使用http://xiongmai.3322.org来访问设备了（确认路由器映射已经设置，路由器映射设置见路由器映射）
,3.3.2.2花生壳DDNS 设置
1．申请DDNS 帐号
可以到花生壳的官方网站http://www.oray.cn申请帐号，具体过程略
2. 设置DDNS 帐号
打开设备的菜单，“主菜单”-〉“系统设置”-〉“网络服务”-〉“DDNS 设置”，在DDNS 类型中选择“Oray ”如图：
本机域名：为您所注册的动态域名
用户名：您在花生壳所注册的用户名
密码：您在花生壳所注册的用户名的密码
4. 邮件服务设置（EMAIL ）
DVR 支持当有告警产生时，根据用户的设置，向设定的责任人，发送通知邮件。如设置了告警抓拍，联动发送email ，告警联动的抓拍图片连同告警信息将以邮件的形式，发送到指定的信箱。 目前已经验证支持的邮件服务器有：126, 163, 263, gmail, sina,139,156。由于hotmail ，yahoo 邮箱不支持smtp ，故DVR 不支持hotmail ，yahoo 邮箱。
在设置邮箱前，请确认在主菜单-〉系统设置-否则会出现连接不上邮件服务器，非常重要。
4.1网易邮箱设置 已经验证支持的网易邮箱有：126，163，263。
注：从2006年11月开始申请的126,163,263免费邮箱都不支持smtp 服务，所以确认您的免费邮箱是在2006年11月之前申请。
,以126邮箱为例设置如下：
用户名：您申请的邮箱的用户名
密码：您申请的邮箱的密码
发件人：您完整的邮箱地址
收件人：最多可以有3个收件人, 以“; ”(分号 空格) 分开，收件人可以与发件人一样 主题：可以根据您的需要，设置相关的邮件主题
其他照着上面填写即可。
4.2新浪邮箱设置
通过浏览器登陆邮箱，在邮箱设置-〉账户-〉POP/SMTP设置，将开启打勾，保存。
DVR 设置如下：
