iMC 与AD 配合做域统一认证的典型配置
一、组网需求：
支持802.1X 的交换机；iMC 服务器；Microsoft Active Directory；iNode 客户端。
二、组网图：
WAN
NAS
192.168.1.99/24 LAN
192.168.0.1/24
192.168.1.11
USER/iNode AD iMC 设备说明：
NAS ：S3652
iMC V3.2 E0401P05
Microsoft Active Directory 5.2
iNode V2.4-R0213
三、配置步骤：
前提条件是iMC ，AD ，NAS ，User 均路由可达。
NAS 可以采用802.1X 认证或者Portal 认证，这里已 802.1X 认证为例。
1．配置NAS
# 配置Radius 服务器
[H3C]radius scheme h3c
,[H3C -radius-h3c]server-type extended
[H3C -radius-h3c]primary authentication 192.168.1.12 1812
[H3C -radius-h3c]primary accounting 192.168.1.12 1813
[H3C -radius-h3c]key authentication h3c
[H3C -radius-h3c]key accounting h3c
[H3C -radius-h3c]user-name-format without-domain
# 配置认证域
[H3C]domain h3c //此处域名必须与AD 中的域名一致。
[H3C -domain-h3c]radius-scheme h3c
[H3C]domain default enable h3c
# 配置VLAN
[H3C]Vlan 2
[H3C-vlan2]Port
GigabitEthernet1/1/4
[H3C]Interface vlan 2 管理Vlan
[H3C -Interface-vlan-2]ip add 192.168.1.99 255.255.255.0
[H3C]Interface vlan 1 用户Vlan
[H3C -Interface-vlan-1]ip add 192.168.0.1 255.255.255.0
# 启动802.1X 认证
[H3C] dot1x
[H3C] dot1x authentication-method pap //域统一认证时必须启用PAP 认证
[S3952] dot1x interface Ethernet 1/0/1 to Ethernet 1/0/48
注：这里只是列出了802.1X 的所有必须的配置，还有一些高级选项可以自行配置，如version check，accounting on等。
interface GigabitEthernet1/1/1 to
,2．安装AD
Windows 2000 server和windows server 2003都带有Active Directory，这里已windows server 2003为例说明AD 的安装过程。
1) ．首先为服务器配置正确的IP 地址并连接网络。
2) ．选择“开始->所有程序->管理工具->配置您的服务器向导”
3) ．在欢迎界面点击“下一步”
4) ．直接点击“下一步”
,

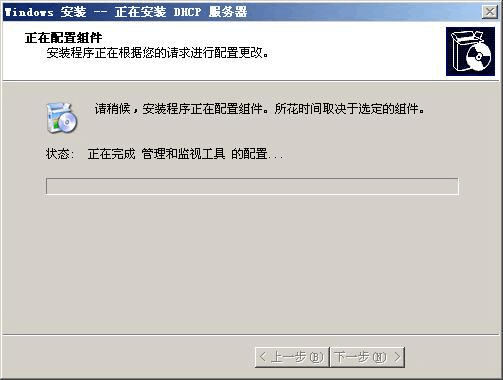

5) ．会出现如下进度框
6) ．选中“第一台服务器的典型配置”，点击下一步
,

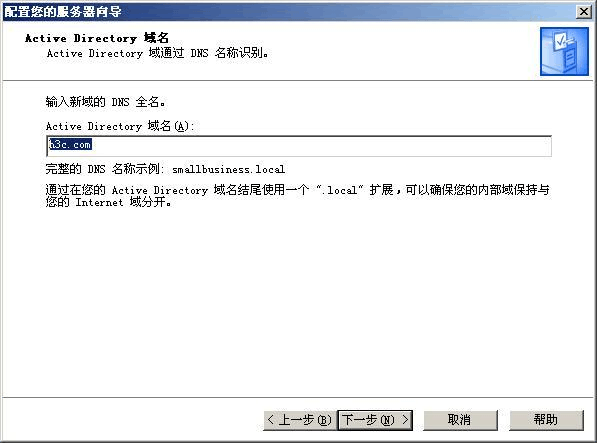

7) ．在Active Directory域名一栏输入AD 的域名，例如：“h3c.com”，然后点击“下一步”

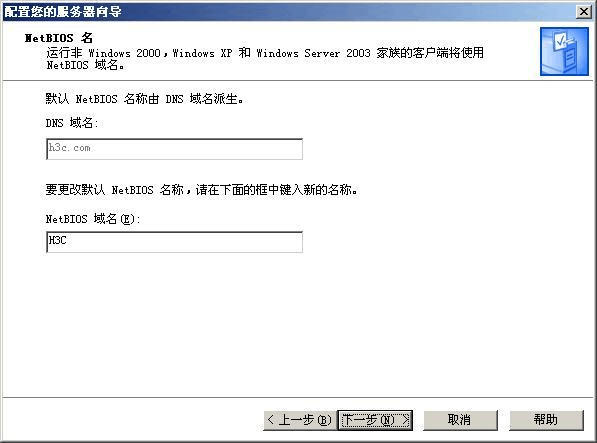

8) ．输入NetBIOS 域名（推荐采用默认值），然后点击“下一步”
,
9) ．选择“否，不转发查询”，点击“下一步”
10) ．确认选项正确后点击“下一步”
,
11) ．点击“确定”，开始服务器配置
12) ．放入操作系统光盘后，点击“确定”
,
13) ．配置过程当中会重新启动操作系统，无需人工干预，当下一次登陆系统后会继续完成域控制器的配置
,
14) ．点击“下一步”
15) ．点击“完成”，至此域控制器安装完毕
3．配置AD
1) ．配置域用户，选择“开始->所有程序->管理工具->Active Directory 用户和计算机”
