,引领世界先进技术,创造无限通讯体验 1 IAD面板及WEB 界面介绍
1.1 IAD面板和端口
iSurf 1004/1008具有多种端口及对应的端口指示灯
¾ 支持4/8个模拟电话端口(FXS口）
¾ 1个逃生电话端口
¾ 1个上行以太端口(WAN口）,支持PPPoE 拨号，静态/动态IP 地址分配和管理 ¾ 1个下行以太端口（LAN口），支持DHCP、NAT
¾ PWR/RUN/WAN/LAN运行状态指示灯
¾ FXS 端口状态指示灯
如图所示，
1.2 IAD WEB管理界面
当用户完成IAD 的上电，并通过网线连接好PC 和IAD 的WAN 口或LAN 口之后，就可以通过PC 的IE 浏览器访问IAD 了。一台新IAD 默认WAN 口或LAN 口IP 是192.168.0.2/10.10.0.1，默认的用户名和密码是admin/admin当用户丢失IP 地址的时候可以通过超级终端进行查询。IAD
的管理界面如下图所示：
3
,引领世界先进技术,创造无限通讯体验 地址栏
语音选择区
配置树
信息区
在这个管理界面中，我们可以很清晰的看到几个功能区，简单的做一个说明： 左侧的配置树：指导进入不同的界面配置相关参数 功能按钮
语言选择区：实现中英文管理界面的切换
4
引领世界先进技术,创造无限通讯体验
功能按钮：实现系统重启，数据保存，数据清空功能
5
,引领世界先进技术,创造无限通讯体验 2 IAD IP配置
2.1 超级终端下IP 配置
对于一台新的IAD，我们通过IAD 标配的串口线登陆IAD 进行配置和管理，串口配置（波特率115200）
：
通过IAD 默认的用户名和密码登陆，新版本的IAD 默认的用户名和密码是admin/admin老版本默认的用户名和密码是root/super( 或strong)用户登陆IAD,如果用user 用户登陆，只能看到IAD 基本配置，不能修改IAD 配置。
登陆设备，完成IP 地址配置：
6
,引领世界先进技术,创造无限通讯体验
2.2 Web界面IP 地址设置
iSurf 1004/1008 IAD支持动态/静态/pppoe三种IP 地址配置方式。用户选择IP 地址静态配置方式时，可以根据自己的需要配置IAD 的IP 地址，但同时需要设置IAD 的路由（网关），DNS 等参数；动态IP 地址分配则是IAD 从局域网中DHCP 服务器那里自动获取IP 地址，同时从DHCP 服务器获取路由信息和DNS 参数；PPPoE则是另外一种动态IP 地址获取方式，通过运营商授权的帐号和密码进行拨号和认证，获取运营商临时分配的IP 地址，路由及DNS 参数。我们以静态IP 地址配置为例介绍：
IP 地址配置
配置选项中，有IP 地址静态配置和动态配置两种我们选择静态配置，这时IP 地址和掩码栏可以输入数字（1～255），配置完成，点击应用生效。如下图所示
7
,引领世界先进技术,创造无限通讯体验
IP 地址设置后点击应用就会立刻生效。
路由配置

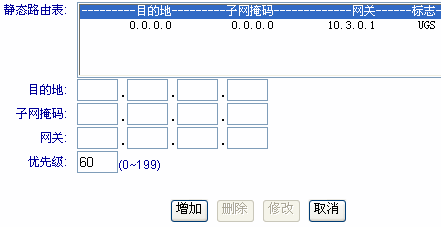

我们在地址栏输入新分配给IAD 的IP 地址后，就可以进行路由和DNS 的配置了。在IP 配置信息的下面就是路由配置选项，我们在静态路由表的目的网关，子网掩码都需要配置成0.0.0.0，网关配置成局域网的网关IP
地址，选择增加来生效。
DNS 配置
DNS 主要是解决IAD 域名解析的任务，是在DHCP 的选项里面配置。点击左侧配置树的基本配置－DHCP配置，进入DNS 配置界面,在DNS 配置类型里面选择固定设置选项，然后在首先DNS 和备份DNS 里面填上DNS 地址（一般是运营商提供，可以查PC 获知）
8
,引领世界先进技术,创造无限通讯体验
2.3 话机IP 地址查询
IAD 端口1上连接一部有来电显示功能的电话，用户摘机，拨****{0/1/2/3},可以查询IAD WAN/LAN端口对应的IP 地址和掩码。
查询WAN 接口的IP 地址
用户拨 ****0 后会听见证实音，挂机后，IAD会将IP 地址通过FSK 发送到话机； 查询WAN 接口的掩码
用户拨 ****1后会听见证实音，挂机后，IAD 会将WAN 接口的掩码通过FSK 发送到话机； 查询LAN 接口的IP 地址
用户拨****2后会听见证实音，挂机后，IAD会将IP 地址通过FSK 发送到话机； 查询LAN 接口的掩码
用户拨****3后会听见证实音，挂机后，IAD 会将LAN 接口的掩码通过FSK 发送到话机； 注意 发送到话机的IP 地址和掩码格式为AAABBBCCCDDD ，如IP 地
址192.168.1.2，话机将显示192168001002，掩码255.255.0.0，
话机将显示255255000000；
9
引领世界先进技术,创造无限通讯体验
3 SIP参数的配置
配置IAD 之前，需要先从虚拟运营商处获得SIP 帐号的相关参数：
¾ 帐号
¾ 帐号对应的密码
¾ 服务器地址
¾ 服务器的端口号
¾ 加密口令（如有加密平台）
3.1 SIP的终端配置
我们可以通过左侧配置树的语音配置－sip配置进入sip 参数配置界面，开始终端配置选项，
配置界面如下图所示：
注意 如果没有特殊说明，用户ID 和鉴权名是一样的；
3.2 SIP 注册服务器配置
