【需求分析】

本实验采用双核心结构，将三层交换技术和VTP 、STP 、以太网通道综合一起，实现网络的高速、高性能、高可靠性还有冗余备份功能，主要用于双核心拓扑结构的网络中。

【设计方案】

1、 在交换机上配置VLAN ，控制广播流量

2、 配置2台三层交换机之间的EthernetChannel ，实现三层交换机之间的高速互通

3、 配置VTP ，实现单一平台管理VLAN

4、 配置STP ，实现负载分担

5、 在三层交换机上配置VLAN 间路由，实现不同VLAN 之间互通

6、 通过路由连入外网

【设备清单】

【网络拓扑】

为了提高可靠性，将网络设计成双核心结构，为保证高性能，采用双核心进行负载分担。当其中一个核心交换机出现故障的时候，数据能够自动转换到另一台交换机上，启到冗余备份的作用。

注意：本实验中为了测试与外网的连通性，使用了一个简单网络（S W6 PC25）。

【实施方案】

一、 VLAN 的划分和IP 地址规划：

机（SW6默认配置，只做测试用）和交换机上连接了一台测试PC25 (IP:172.17.0.1/16 网关：172.17.0.2/16)

二、路由器IP 地址规划

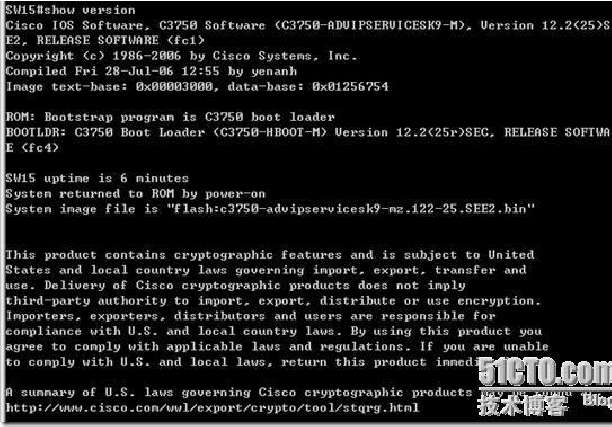

三、 交换机和路由器版本的测试 Cisco 2950-24的测试：

Cisco 3750-24的测试：

路由器的忘了，呵呵！

四、 具体试验过程

1、 配置VTP

1.1、首先在三层交换机SW15上配置VTP 域名为：bj2q8121.co m （我们班级的名称，借用一下），模式为server, VTP 口令为123456，使用version 2版本，启用vtp 修剪功能。

1.2、在SW15的vlan 数据库上（全局模式下也可以）创建vlan100、vlan200、vlan300、vlan400、vlan500、vlan600。名称以此为caiwu 、jingli 、gongcheng 、xiaoshou 、renshi 、fazhan 。（只需要在VTP 服务器上创建vlan ，其它加入vtp 域的交换机就能学习到相同的vlan ，但是不学习端口划分。）

1.3、在其它交换机上设置vtp 域名为bj2q8121.com ，模式为clie nt ，并配置VTP 密码为123456。（以交换机SW5为例，其它交换机配置相同）

2、配置STP

2.1、在SW15上设置vlan 100、vlan 200和vlan 300的根网桥（第一种设计方法，设置好的优先级为24576）

注意：设置根网桥的目的是为了优化网络，保持网络的稳定性。

2.2、在SW15上配置vlan 1的ip 地址，一是为了管理，二是为了

标示vtp 服务器。

2.3、在SW16上设置vlan 400、vlan 500和vlan 600的根网桥（第二种设计方法，直接指定优先级）

3、配置交换机互连的所以端口为trunk 模式

3.1、配置交换机SW15的fa1/0/19 – 24端口为trunk 模式，并激活端口。（只有trunk 端口才运行VTP ，STP 和vlan 之间相互通信，至于fa1/0/23 – 24端口配置成trunk 模式的另外一个原因是为了保证以太网通道双方配置的一致性。）SW16的配置与SW15的配置相同。

3.2、配置SW2的fa0/23 – 24端口为trunk 模式，并激活端口。（SW3、SW4、SW5的配置与SW2的配置相同）

4、配置速端口和上行速链路

以SW2为例进行配置，SW3、SW4、SW5的配置与SW2的配置相同。（注意，速端口只配置在连接终端的交换机上，而上行速链路

一般配置在汇聚层和接入层的交换机上）

配置SW2的速端口

配置SW2的上行速链路

5、配置SW15和SW16之间的以太网通道（双方配置相同） 以SW15为例配置Fa1/0/23 – 24端口为以太网通道

6、在三层交换机SW16上启用路由功能，并配置各个VLAN 的I P 地址（各个VLAN 的网关）

6.1、在三层交换机SW16上启用路由功能。

6.2、设置各个VLAN 的IP 地址。（各个VLAN 的网关, 相当于单臂路由子接口的IP 地址的作用）

7、配置三层交换机SW16的路由接口。

7.1、在三层交换机SW16的f1/0/1

上配置路由接口。

7.2、为这个接口配置IP 地址，然后激活接口，实现三层交换机与路由器点到点的连接。

7.3、在SW16上配置默认路由，下一跳为路由器R5的f0/0接口的地址。
